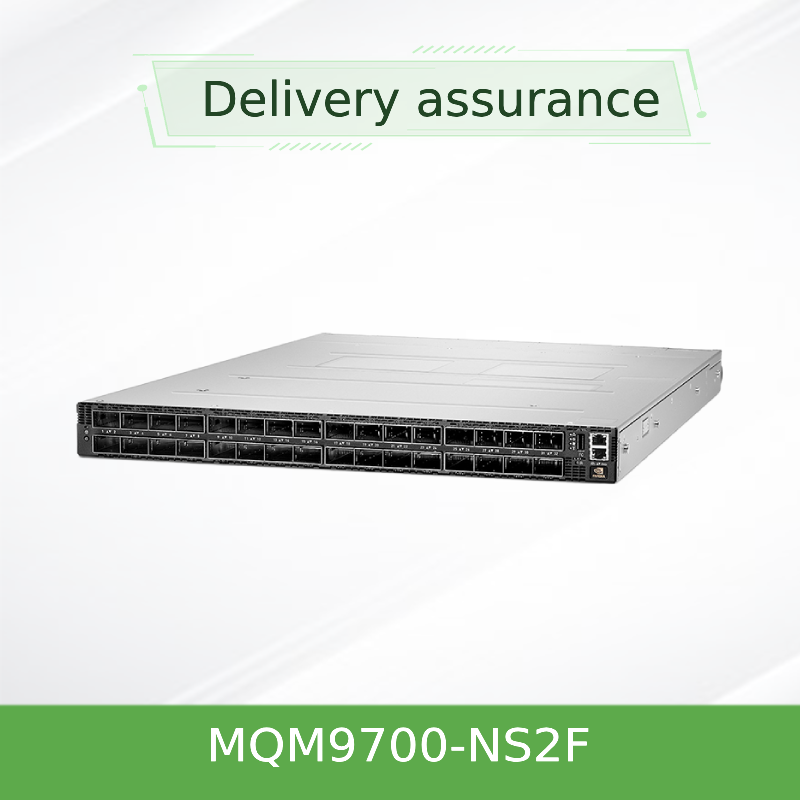

Commutateur InfiniBand NVIDIA Quantum-2 MQM9700-NS2F 400 Gb/s – 64 ports NDR, flux d'air P2C, gestion intégrée
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Document: | MQM9700 series.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marque: | Millanox |
|---|---|---|---|
| Connectivité de liaison montante: | 400 Gbps | Nom: | Commutateur de réseau d'InfiniBand MQM9700-NS2F Mellanox 1U NDR 400Gb/S pour le serveur |
| Mot clé: | Commutateur de réseau Mellanox | Configuration du port: | 64x 400g, 32x OSFP |
| Mettre en évidence: | NVIDIA Quantum-2 InfiniBand commutateur 400Gb/s,Commutateur InfiniBand NDR 64 ports,Commutateur InfiniBand à flux d'air P2C |
||
Description de produit
NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s Commutateur à bande Infini
Le NVIDIA Quantum-2 MQM9700-NS2F fournit 64 ports de 400Gb/s InfiniBand dans un châssis 1U avecdébit d'air de l'avant vers l'arrière (P2C), permettant des grappes d'IA et de HPC à l'échelle extrême dans des environnements de centres de données standard.gestionnaire de sous-réseau embarqué, ce commutateur entièrement géré prend en charge jusqu'à 2 000 nœuds prêts à l'emploi et intègre SHARPv3, RDMA et routage adaptatif pour des performances sans compromis.
Vue d'ensemble du produit
Le MQM9700-NS2F est un commutateur à configuration fixe InfiniBand à 400 Gb/s entièrement géré de la série NVIDIA Quantum-2, avecdébit d'air de l'avant vers l'arrière (P2C)et ungestionnaire de sous-réseau embarquéIl fournit 32 ports OSFP, chacun capable de 400 Gb/s (ou 128 ports à 200 Gb/s avec la technologie port-split), et offre un débit bidirectionnel global de 51,2 Tb/s.
Principales caractéristiques
- 64 ports de 400 Gb/s sans blocage (32 connecteurs OSFP)
- 51.2 Tb/s de débit bidirectionnel global
- Technologie de fractionnement des ports: jusqu'à 128 ports @ 200Gb/s
- L'accélération de l'intelligence artificielle est de 32x
- La latence est inférieure à une microseconde avec routage adaptatif.
- Tissu auto-réparateur, qualité de service et contrôle de la congestion
- Gestionnaire de sous-réseau embarquéGère jusqu'à 2 000 nœuds
- 1 + 1 puissance redondante échangeable à chaud (200-240Vac)
- Flux d'air P2C (de l'avant vers l'arrière)Ventilateurs échangeables à chaud
- MLNX-OS avec interfaces CLI, WebUI, SNMP et JSON
- Compatible avec HDR, EDR et FDR
Technologie: architecture NVIDIA Quantum-2

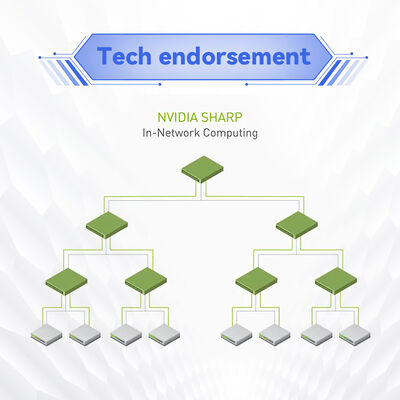

La plateforme Quantum-2 intègre la technologie SHARP de troisième génération (SHARPv3), permettant l'agrégation de données en réseau qui réduit le mouvement des données et accélère la formation de l'IA et les simulations HPC.Combiné avec l'accès direct à la mémoire à distance (RDMA) et le protocole d'agrégation et de réduction hiérarchique évolutif de NVIDIA, le MQM9700-NS2F améliore considérablement les performances des applications pendant que les données traversent le tissu.
Des déploiements typiques
- Clusters d'IA et d'apprentissage automatique¢ formation accélérée par GPU à grande échelle avec SHARPv3
- L'informatique haute performance (HPC)¢ simulation de recherche, modélisation météorologique et génomique
- Le centre de données¥ 400G InfiniBand pour le stockage et le calcul à faible latence
- Entreprise et nuage∆ réseaux évolués et multi-locataires avec gestion des sous-réseaux embarqués
- Gouvernement et éducation∆ laboratoires de recherche et centres de supercalculation
Les spécifications
| Paramètre | MQM9700-NS2F, qui ne peut pas être utilisé |
|---|---|
| Portes / Vitesse | 64 ports 400 Gbps (32 OSFP); jusqu'à 128 ports @ 200 Gbps avec séparation |
| Débit global | 51.2 Tb/s bidirectionnel |
| Transfert de paquets | > 66,5 milliards de paquets par seconde (BPPS) |
| Facteur de forme | 1U monture à support, 43,6 x 438 x 660,4 mm |
| Le poids | 14.5 kg |
| Énergie électrique | 1 + 1 redondant, échangeable à chaud, 200-240Vac, 80+ Or, ÉNERGIE STAR |
| Réfrigération | Flux d'air de l'avant vers l'arrière (P2C), ventilateurs échangeables à chaud |
| La gestion | Gestionnaire de sous-réseau embarqué(jusqu'à 2 000 nœuds) |
| Température de fonctionnement | 0°C à 40°C |
| Garantie | 1 an (options étendues disponibles) |
Guide de sélection
| Numéro de pièce ordonnable | Définition | Flux d'air | La gestion |
|---|---|---|---|
| MQM9700-NS2F, qui ne peut pas être utilisé | 400Gb/s à 64 ports, 32 OSFP, géré, flux d'air P2C | Partie avant-arrière (P2C) | Gestionnaire de sous-réseau embarqué |
| Le numéro de série est le MQM9700-NS2R. | 400 Gb/s à 64 ports, géré, flux d'air C2P | Connecteur d'alimentation (C2P) | Gestionnaire de sous-réseau embarqué |
| MQM9790-NS2F: Les produits de base sont les suivants: | 400Gb/s à 64 ports, flux d'air P2C non géré | D'avant en arrière | Le nombre d'heures de travail |
| MQM9790-NS2R | 400 Gb/s à 64 ports, flux d'air C2P non géré | Connecteur électrique | Le nombre d'heures de travail |
Les avantages
- Une densité inégalée:64 ports de 400G en 1U ¢ réduit l'espace de rack et la puissance par port
- Accélération dans le réseau:SHARPv3 réduit le mouvement des données et accélère les charges de travail IA/ML jusqu'à 32 fois
- Topologies flexibles:Prend en charge Fat Tree, DragonFly+, Torus, et plus encore pour toute conception de cluster
- Gestion simplifiée:Le gestionnaire de sous-réseau embarqué permet le fonctionnement hors de la boîte pour un maximum de 2 000 nœuds
- Flux d'air P2C standard:Coïncide avec la plupart des conceptions de refroidissement de centre de données avec un flux d'air avant vers l'arrière
- Protection des investissements:Compatible avec HDR/EDR et à l'épreuve du temps pour NDR200/400
Questions fréquemment posées
Quelle est la différence entre MQM9700 et MQM9790?
MQM9700 comprend un gestionnaire de sous-réseau embarqué et est entièrement géré hors de la boîte pour jusqu'à 2 000 nœuds.
Que signifie le flux d'air P2C?
Le débit d'air P2C (power-to-connector, communément appelé front-to-rear) signifie que l'air entre du côté de l'alimentation et sort du côté du connecteur.C'est la direction standard du flux d'air utilisé dans la plupart des conceptions de refroidissement du centre de données.
Puis-je utiliser le MQM9700-NS2F avec l'infrastructure HDR InfiniBand existante?
Oui, le commutateur est rétrocompatible avec les vitesses HDR, EDR et FDR, ce qui permet des améliorations progressives.
Précautions à prendre
- Veiller à ce que la température ambiante de fonctionnement reste comprise entre 0°C et 40°C
- Utilisez uniquement des modules et des câbles optiques NVIDIA pour des performances optimales
- La direction correcte du débit d'air (P2C) doit correspondre à l'environnement d'installation.
- Ne pas bloquer les conduits d'aération des ventilateurs; maintenir un écart d'au moins 5 cm des deux côtés
- L'alimentation doit répondre aux exigences de 200-240 Vac; la mise à la terre est obligatoire
Liste de vérification de l'acheteur
- Confirmer que la direction du flux d'air (P2C) correspond à la disposition de l'allée chaude/allée froide de votre centre de données
- Vérifier que la taille du cluster s'inscrit dans la limite de 2 000 nœuds du gestionnaire de sous-réseau embarqué
- Valider les exigences en matière de puissance d'entrée (200-240Vac) et de redondance
- Vérifiez la longueur et les types de câbles OSFP (cuivre/fibre) pour vos distances de rack
- Demandez une garantie prolongée ou un soutien sur place si nécessaire pour un déploiement critique
