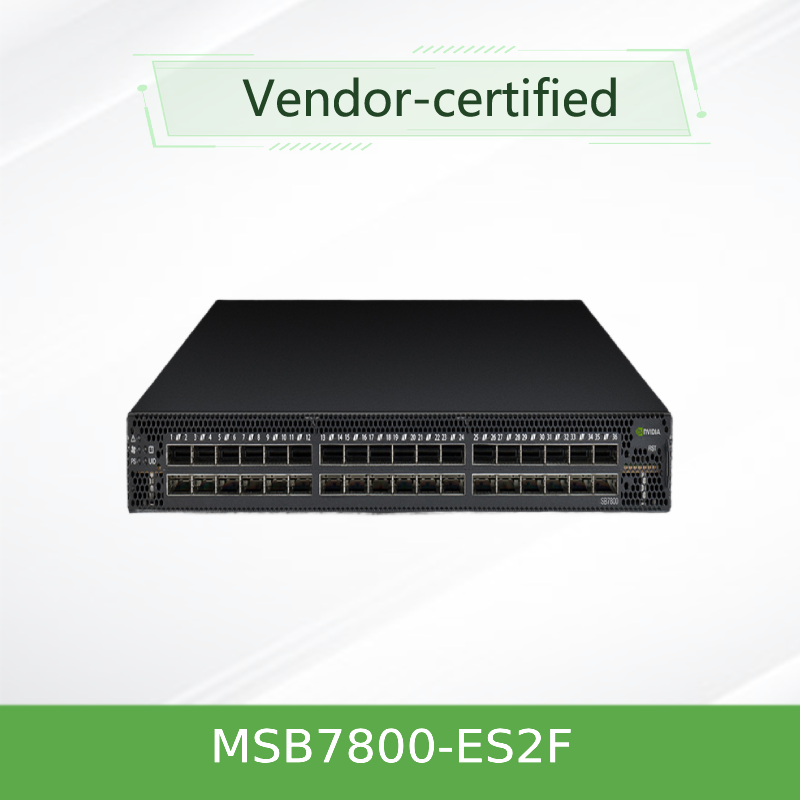

NVIDIA MSB7800-ES2F 100Gb/s Commutateur intelligent InfiniBand 36 ports QSFP28, 7,2 Tb/s, géré par MLNX-OS
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MSB7800-ES2F |
| Document: | MSB7800-ES2F.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Application: | Serveur | Condition: | NOUVEAU ET ORIGINAL |
|---|---|---|---|
| Capacité de commutation: | 2,6 Tbps | Connectivité de liaison montante: | 200 GBP |
| Nom: | Commutateurs gauches d'Ethernet de MSB7800-ES2F 36 Mellanox | Mot clé: | commutateurs d'Ethernet de mellanox |
| Mettre en évidence: | NVIDIA InfiniBand Smart Switch avec 36 ports QSFP28,100 Gb/s InfiniBand Switch géré par MLNX-OS,7.2Tb/s commutateur réseau avec 36 ports |
||
Description de produit
NVIDIA MSB7800-ES2F 100Gb/s Commutateur intelligent à bande Infini
Commutateur intelligent InfiniBand à configuration fixe de haute performance de 100 Gb/s offrant 36 ports QSFP28 avec un débit bidirectionnel non-bloquant de 7,2 Tb/s et une latence de port ultra-faible.Spécialement conçu pour la connectivité de feuille de haut de gamme en HPC, des regroupements de formation en IA et des centres de données d'entreprise.
Principales spécifications
- Les portsPour les appareils de type "LED", les caractéristiques suivantes sont utilisées:
- Le débit:7.2 Tb/s sans blocage
- La latence:~90ns port à port
- Pour les véhicules à moteur:122 W (ATIS pondéré)
- Flux d'air:P2C (port à cœur) / avant à arrière
- Gestion:L'équipement doit être équipé d'un système d'exploitation de type MLNX-OS (interne) + UFM
Vue d'ensemble du produit
Le NVIDIA MSB7800‐ES2F est un commutateur fixe InfiniBand de 100 Gb/s de la série SB7800, conçu pour les environnements où chaque bit de bande passante et la latence ultra-faible comptent.Il regroupe 36 ports de 100 Gb/s dans un châssis compact de 1 U, offrant un débit bidirectionnel global de 7,2 Tb/s.
Ce modèle présenteFlux d'air P2C (port vers noyau)Le processeur Intel Celeron dual-core x86 intégré avec 4 Go de RAM DDR3 et 16 Go de SSD fonctionne sous MLNX-OS,permettant une gestion globale du châssis, CLI/WebUI et automatisation.
Principales caractéristiques
- Ports QSFP28 de 36 x 100 Gb/s- Largeur de bande bidirectionnelle complète sans blocage avec support EDR InfiniBand
- 7.2 Tb/s de débit global- Capacité de commutation à haute densité dans un facteur de forme 1U
- L'informatique en réseau avec SHARPTM- Décharge les opérations collectives du processeur sur le tissu de commutation
- Entièrement géré avec MLNX-OS- Un processeur x86 dual-core intégré, prend en charge les API CLI, WebUI, SNMP et JSON

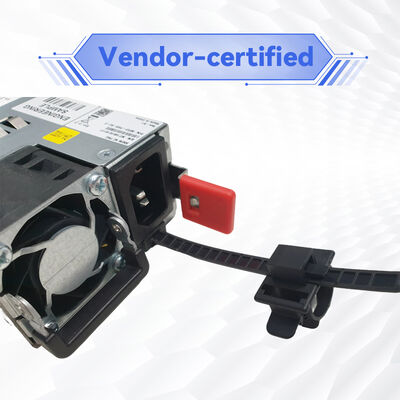

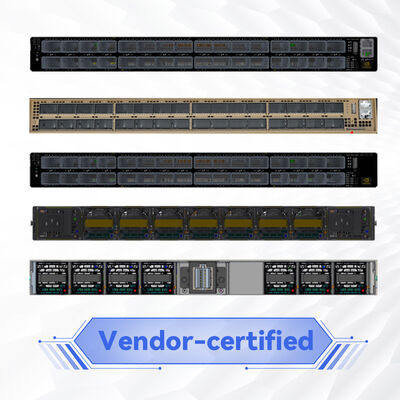

- Composants redondants et échangeables à chaud- 1 + 1 sources d'alimentation redondantes et modules de ventilation échangeables à chaud
- Conception écoénergétique- Consommation d'énergie pondérée ATIS aussi basse que 122 W
- Le débit d'air P2C (MSB7800-ES2F)- refroidissement de l'avant vers l'arrière compatible avec les mises en page standard des centres de données
- NVIDIA UFM® est prêt- Intégration avec Unified Fabric Manager pour la télémétrie et l'automatisation avancées

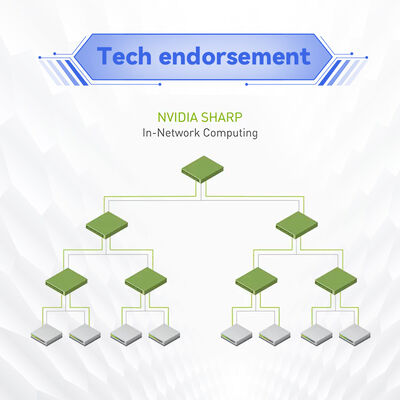

Technologie: accélération en réseau avec SHARP
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) TM améliore les performances des opérations MPI en déchargeant les opérations de communication collective du processeur vers le réseau de commutation.Cela réduit considérablement le temps de fonctionnement MPI et diminue le nombre total de données traversant le réseau.
Pour les charges de travail d'IA et d'apprentissage en profondeur, SHARP accélère les opérations collectives de NCCL, offrant jusqu'à 2,5 fois plus d'amélioration des performances.Il s'agit d'un outil clé pour la formation distribuée à grande échelle et l'informatique scientifique.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Modèle | Les mesures de sécurité doivent être prises conformément à l'annexe I. |
| Portes et vitesse | Pour les appareils de type "LED" et "LED" |
| Débit global | 7.2 Tb/s bidirectionnel sans blocage |
| La latence du commutateur | ~90ns port à port |
| CPU / Système | Pour les appareils de traitement des données électroniques, la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur |
| Système d'exploitation | MLNX-OS (gérée en interne) |
| Énergie | 1+1 redondant, échangeable à chaud; 80 Plus Gold, certifié ENERGY STAR |
| Refroidissement / débit d'air | Ventilateurs échangeables à chaud; P2C (port-à-noyau) |
| Les dimensions | 1.7 en x 16,85 en x 27 en; 1U monture à support |
| Le poids | 11.978 kg (environ 26,4 livres) |
| Température de fonctionnement | 0°C à 45°C |
Guide de sélection de la série SB7800
| Numéro de pièce ordonnable | Définition | Flux d'air | Le type |
|---|---|---|---|
| Les mesures de sécurité doivent être prises conformément à l'annexe I. | Commutateur InfiniBand 1U de 100 Gbps, 36 QSFP28, double alimentation en courant alternatif, flux d'air P2C | P2C | Commutateur géré |
| Les mesures de sécurité doivent être prises conformément à l'annexe II. | Comme ci-dessus avec le flux d'air C2P | C2P | Commutateur géré |
| Les mesures de sécurité doivent être prises conformément à l'annexe II. | 100 Gb/s routeur InfiniBand 1U, 36 QSFP28, double alimentation en courant alternatif, flux d'air P2C | P2C | Routeur |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe II. | 100 Gb/s routeur InfiniBand 1U, 36 QSFP28, double alimentation CA, flux d'air C2P | C2P | Routeur |
Nom de l'organisme:Le MSB7800-ES2F (circulation d'air P2C) est recommandé pour les conceptions de refroidissement avant-arrière. Pour le refroidissement arrière-arrière, sélectionnez MSB7800-ES2R.Les variantes de routeur (MSB7880) ajoutent une fonctionnalité de passerelle pour les tissus multi-sous-réseaux.
Des déploiements typiques
- L'informatique haute performance (HPC)- Commutateur de feuilles dans les topologies d'arbres gras pour les simulations scientifiques et la recherche
- Clusters d'IA et d'apprentissage automatique- Interconnexion à faible latence pour la formation distribuée avec les GPU NVIDIA
- Centres de données d'entreprise- Connectivité haut de gamme pour les environnements virtualisés et l'analyse des mégadonnées
- Stockage à l'extérieur- Connecte les nœuds de stockage hautes performances aux clusters de calcul
Compatibilité
- L'architecture de la bande Infini:Conforme aux spécifications IBTA 1.21 et 1.3
- Compatible avec le passé:Prend en charge les vitesses de liaison 100G EDR, 56G FDR et 40G QDR

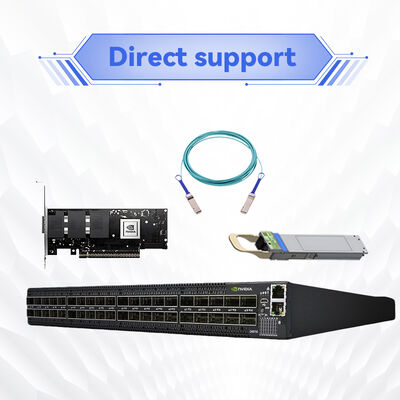

- Adaptateurs d' hôte:Entièrement compatible avec les adaptateurs de la série NVIDIA ConnectX
- Le câblage:DAC en cuivre passif QSFP28, câbles optiques actifs et émetteurs-récepteurs optiques
- La pile de logicielsFonctionne avec HPC‐X, MLNX_OFED, OpenMPI et NVIDIA NCCL
Questions fréquemment posées
Quelle est la différence entre MSB7800 et MSB7880?
MSB7800 est un commutateur InfiniBand standard pour les tissus feuilles/colonne vertébrale.permettant la connectivité entre sous-réseaux indépendants avec des capacités d'isolement et de multi-locataire.
Est-il compatible avec la technologie SHARPTM?
Oui, la série MSB7800 prend pleinement en charge l'informatique en réseau NVIDIA SHARP pour une accélération de l'opération collective à travers le tissu.
Quelles options de gestion sont disponibles?
MLNX-OS fournit des API CLI, WebUI, SNMP et JSON. Pour les déploiements plus importants, le commutateur peut être géré par NVIDIA UFM pour la télémétrie avancée, l'analyse prédictive et l'automatisation.
Précautions et notes de commande
- La direction du flux d'air est critique:MSB7800‐ES2F utilise le flux d'air P2C (port-à-noyau) pour vérifier la conception du rack de refroidissement
- Entrée de puissance:Départ de courant alternatif à double redondance avec connecteurs C13/C14 (100-240VAC)
- Profondeur du support:Profondeur standard de 27 pouces vérifier la compatibilité avec le rack
- Les câbles et émetteurs-récepteurs vendus séparément planifier le câblage QSFP28 en fonction des exigences de distance
Liste de vérification de l'acheteur
- Confirmer la direction du débit d'air: MSB7800-ES2F utilise le P2C
- Vérifiez le type de câble: QSFP28 DAC ou émetteurs-récepteurs optiques en fonction de la distance
- Contrôle de l'entrée de puissance: double courant alternatif redondant avec connecteurs C13/C14 (100-240VAC)
- Assurez-vous que la profondeur du rack supporte 27 pouces
- Plan de gestion: MLNX-OS assure la gestion à bord; UFM facultatif pour les tissus de plus grande taille
- Valider le support SHARPTM dans votre pile d'applications
- Confirmer les options de garantie et de support
À propos de Starsurge
Hong Kong Starsurge Group Co., Limited est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.la société dessert des clients dans le monde entier avec des produits incluant des commutateurs réseau, NIC, points d'accès sans fil, contrôleurs, câbles et équipements de réseau connexes.
