MMA4Z00-NS émetteur-récepteur optique mellanox Compatible 800G 2xSR4 OSFP PAM4 850nm 50m
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | Émetteur-récepteur optique MMA4Z00-NS de Mellanox |
| Document: | MMA4Z00-NS.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PIÈCES |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Condition: | Nouveau et original | Disponibilité: | Action |
|---|---|---|---|
| Technologie: | Infiniband et Ethernet | Vitesse maximale: | 800 Go / s |
| Longueur: | 50m | Plage de température: | 0 ° C à + 70 ° C |
| Nom: | Émetteur-récepteur optique Mellanox MMA4Z00-NS Compatible 800G 2XSR4 OSFP PAM4 850NM 50M MODULE INFI | Mots clés: | Émetteur-récepteur optique de Mellanox |
| Mettre en évidence: | Émetteur-récepteur optique 800G,MMA4Z00-NS récepteur 2xSR4 PAM4,Émetteur-récepteur Mellanox 850nm avec garantie |
||
Description de produit
L'émetteur-récepteur optique NVIDIA MMA4Z00-NS 800 Gb/s OSFP Twin-Port SR8 offre la solution définitive de carte réseau haute densité et large bande passante pour les centres de données IA et HPC de nouvelle génération.
La MMA4Z00-NS n'est pas seulement une carte réseau ; c'est une percée en matière de densité et d'efficacité. Il intègre deux moteurs émetteurs-récepteurs NDR 400 Gb/s indépendants dans un seul facteur de forme OSFP, doublant ainsi la densité de ports des commutateurs comme la plate-forme mq9700. Cela permet 64 ports de 400G dans un châssis à 32 emplacements, réduisant considérablement l'espace rack et la complexité du câblage tout en prenant automatiquement en charge les protocoles InfiniBand et Ethernet.
- Prise en charge du double protocole :Active automatiquement le micrologiciel InfiniBand ou Ethernet en fonction du commutateur hôte
- Haute densité :Deux ports 400G dans un emplacement OSFP, maximisant l'utilisation de la façade du commutateur
- Performance:Agrégat 800G (2x400G) utilisant une modulation 100G-PAM4 par voie sur 8 canaux basés sur VCSEL
- Atteindre:Jusqu'à 50 mètres sur fibre multimode OM4, 30 mètres sur OM3 (avec deux panneaux de brassage)
- Efficacité énergétique :Dissipation de puissance maximale de 17 W, avec un mode veille basse consommation à 2,0 W
- Enfichable à chaud :Entièrement conforme aux normes de gestion OSFP MSA et CMIS 4.0

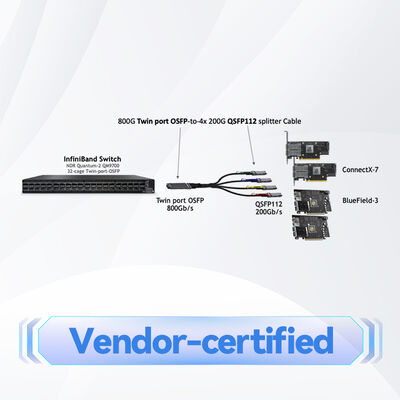

- Connectivité flexible :Prend en charge les câbles à fibre optique droits et répartiteurs 1:2 pour les configurations de liaison 400G ou 200G
- Facteur de forme et gestion :Conforme à la spécification OSFP MSA Rév. 1.12 et à la spécification Common Management Interface (CMIS) 4.0
- Modulation:100 Gbauds PAM4 (modulation d'amplitude d'impulsion à 4 niveaux) par voie électrique et optique
- Moteur optique :Réseaux VCSEL (Vertical-Cavity Surface-Emitting Laser) de 850 nm pour la transmission multimode
- Connecteur :Orientation verticale brevetée des deux connecteurs MPO-12/APC (Angled Physical Contact) pour s'adapter à la conception à deux ports, minimisant ainsi la réflexion arrière
- Diagnostic :Surveillance de diagnostic numérique (DDM) complète pour la surveillance en temps réel de la température, de la tension, de la polarisation TX et de la puissance optique par voie
L'émetteur-récepteur fonctionne comme un convertisseur électro-optique sophistiqué. Côté hôte (par exemple un switch mq9700), il reçoit 8 voies de signaux électriques 100G-PAM4. En interne, deux moteurs émetteurs-récepteurs identiques traitent chacun quatre voies.
Flux de processus :Entrée électrique (PAM4) → Pilote et réseau laser (conversion E/O) → Lumière 850 nm en fibre multimode → Récepteur distant (conversion O/E) → Signal électrique de sortie.
Chacun des deux ports optiques utilise un connecteur MPO 12 fibres mais n'active que 8 fibres (4 pour l'émission, 4 pour la réception). Pour connecter directement deux émetteurs-récepteurs, des câbles à fibres croisées de type B sont nécessaires, qui échangent en interne les paires de fibres Tx et Rx pour aligner correctement les émetteurs avec les récepteurs.
- Interconnexion commutateur à commutateur :Créez un lien 800G entre deux commutateurs ou deux liens 400G indépendants vers des commutateurs séparés
- Connectivité du serveur haute densité :Connectez un commutateur à plusieurs adaptateurs NVIDIA ConnectX-7 et/ou DPU BlueField-3
- Structure de cluster IA/GPU :Idéal pour créer des réseaux à faible latence et à large bande passante pour les systèmes NVIDIA DGX H100 et la communication GPU à GPU sur InfiniBand
- Centre de données consolidé Spine-Leaf :Maximisez la densité de bande passante dans les couches d'agrégation et centrales des structures Ethernet.
| Attribut | Spécification |
|---|---|
| Modèle de produit | MMA4Z00-NS (dessus à ailettes) |
| Facteur de forme | OSFP double port |
| Débit de données global | 800 Gbit/s (2 x 400 Gbit/s) |
| Modulation | 100G-PAM4 par voie |
| Longueur d'onde optique | VCSEL 850 nm |
| Portée maximale de la fibre (OM4) | 50 mètres |
| Type de connecteur | 2 x MPO-12/APC |
| Prise en charge du protocole | NDR InfiniBand / Ethernet 400 Go |
| Consommation d'énergie (maximum) | 17 watts |
| Mode faible consommation | < 2,0 watts |
| Tension d'alimentation | 3,3 V ±5 % |
| Température du boîtier de fonctionnement | 0°C à +70°C |
| Classe de sécurité laser | Classe 1M |
| Plateformes compatibles | Commutateurs NVIDIA Quantum-2, Spectrum-4 (série mq9700) |
- Densité de ports inégalée :Double le nombre effectif de ports 400G par châssis de commutateur par rapport aux émetteurs-récepteurs à port unique, offrant une efficacité supérieure en matière d'investissement et d'espace rack
- Agilité du protocole :Un seul SKU sert à la fois les environnements InfiniBand et Ethernet, simplifiant l'inventaire et offrant une flexibilité évolutive
- Gestion intelligente de l'alimentation :Lorsqu'il est utilisé avec des câbles répartiteurs pour les liaisons 200G, il signale automatiquement à la carte réseau distante de réduire la puissance de 8 W à 5,5 W, optimisant ainsi la consommation d'énergie globale du système.
- Optimisation de bout en bout NVIDIA :Rigoureusement testé et validé au sein de l'écosystème NVIDIA, garantissant des performances et une fiabilité garanties

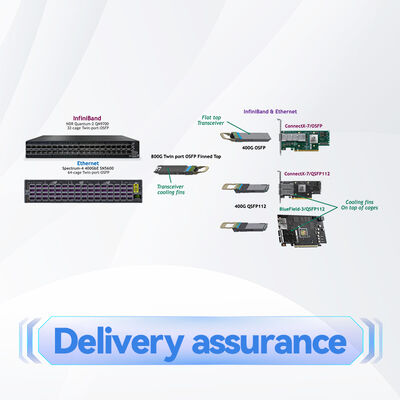

- Conception de refroidissement améliorée :La coque supérieure à ailettes est spécialement conçue pour des performances thermiques optimales dans les environnements de commutation haute densité refroidis par air.
Forts de la décennie d'expérience de notre entreprise et de notre solide équipe technique, nous fournissons un support complet pour cette solution et d'autres solutions de cartes réseau haut de gamme :
- Garantie:La garantie standard du fabricant s’applique. Options d'assistance étendues disponibles
- Disponibilité:En stock avec un inventaire prêt à expédier, prenant en charge les commandes de gros volumes
- Assistance technique :Consultation client 24h/24 et 7j/7 et assistance technique après-vente
- Services d'intégration :Conseils d'experts sur le déploiement dans les environnements réseau NVIDIA et multifournisseurs
- Logistique mondiale :Expédition fiable avec suivi de livraison précis
Compatibilité:Vérifiez la compatibilité du commutateur hôte (par exemple, série mq9700). À utiliser uniquement avec les cages OSFP recommandées par NVIDIA.
Type de fibre :Utilisez la fibre multimode OM3 ou OM4. Assurez-vous que la polarité de la fibre est correcte à l'aide de câbles croisés de type B pour les liaisons directes d'émetteur-récepteur à émetteur-récepteur.
Manutention:Conservez toujours des capuchons de protection contre la poussière sur les ports optiques lorsqu'ils ne sont pas connectés. Nettoyez les connecteurs MPO avec des outils approuvés avant l'insertion pour éviter la contamination, l'une des principales causes de défaillances de liaison. Observer les précautions ESD (décharge électrostatique) pendant la manipulation.
Environnemental :Fonctionne dans la plage de température spécifiée du boîtier (0°C à 70°C). Assurez une circulation d’air adéquate dans l’interrupteur pour la version à ailettes.
Sécurité des lasers :Il s'agit d'un produit laser de classe 1M. Ne regardez pas dans les ouvertures optiques ouvertes et n'utilisez pas d'instruments optiques pour visualiser le faisceau.
Séquençage de puissance :Le module est enfichable à chaud, mais assurez-vous que l'alimentation et la mise à la terre du système hôte répondent aux spécifications pour éviter tout dommage.
