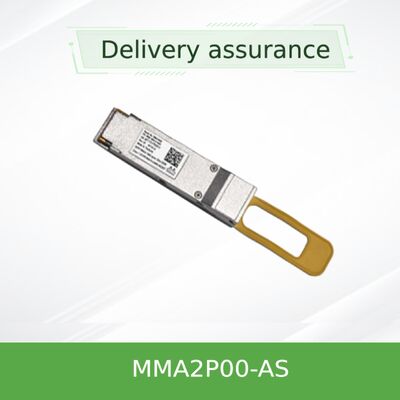

Transceiver optique Mellanox MMA2P00-AS 25GbE SR SFP28 multimode

Le Mellanox MMA2P00-AS est un émetteur-récepteur optique SFP28 enfichable haute performance conçu pour les réseaux Ethernet 25 Gigabit. Il représente un composant d'interconnexion optique essentiel qui relie l'interface électrique d'un commutateur hôte ou d'une carte réseau à une infrastructure à fibre optique multimode (MMF). Conçu pour les applications de centres de données et d'entreprise nécessitant une connectivité fiable et à haut débit sur des distances courtes à moyennes, cet émetteur-récepteur offre une intégrité de signal et une efficacité énergétique exceptionnelles. Fonctionnant à une longueur d'onde de 850 nm, il constitue un élément fondamental pour les couches d'accès et de commutation des serveurs 25G modernes, conçu pour fonctionner de manière transparente avec un large écosystème d'équipements Mellanox et conformes aux normes, en tant que partie essentielle de votre stratégie de mise à niveau ou de déploiement de carte réseau.

• Connectivité haut débit : Prend en charge des débits de données allant jusqu'à 25,78125 Gbd par canal pour les applications 25GbE.
• Retaiming flexible : Comprend une récupération d'horloge et de données (CDR) sélectionnable par l'utilisateur pour les chemins d'émission et de réception, optimisant la qualité du signal pour un fonctionnement à 25 Gb/s.
• Conditionnement de signal avancé : Inclut un égaliseur d'entrée programmable sur l'émetteur et une amplitude de sortie/pré-accentuation programmable sur le récepteur pour des performances de liaison supérieures.
• Faible consommation d'énergie : La dissipation de puissance typique n'est que de 0,7 W avec le retaiming activé, conformément aux spécifications de niveau de puissance 1 SFP28.
• Portée étendue : Prend en charge des liaisons jusqu'à 100 mètres sur fibre multimode OM4 et 70 mètres sur OM3 au débit maximal de 25 Gb/s.
• Gestion complète : Entièrement conforme à la norme SFF-8472, fournissant une surveillance diagnostique numérique (DDM) via une interface I²C standard pour une surveillance en temps réel de la température, de la tension et de la puissance optique.

Cet émetteur-récepteur exploite la technologie de circuit intégré propriétaire de Mellanox pour atteindre des performances élevées avec une faible consommation d'énergie. Il est entièrement conforme à la spécification SFF-8402 pour le facteur de forme et le connecteur SFP28. Côté réseau, il respecte la norme IEEE 802.3bm pour 25GBASE-SR et est également rétrocompatible avec 10GBASE-SR, offrant une voie de migration fluide. Les composants de la série mq9700, y compris les optiques comme celle-ci, sont connus pour leur respect des protocoles industriels stricts, garantissant l'interopérabilité dans les environnements multi-fournisseurs et en faisant un choix fiable pour toute solution d'interconnexion de carte réseau.

Le MMA2P00-AS fonctionne comme un convertisseur électro-optique bidirectionnel. Côté hôte (électrique), il reçoit des signaux électriques à haute vitesse de la carte réseau ou du SerDes du commutateur. En interne, ces signaux peuvent être retaimés et conditionnés (si le retaiming est activé) avant d'être utilisés pour piloter un émetteur VCSEL (Vertical-Cavity Surface-Emitting Laser) de 850 nm. Le laser convertit le signal électrique en signal optique, qui est émis dans une fibre multimode via un connecteur LC. Dans la direction opposée, un récepteur optique (photodiode) convertit les impulsions lumineuses entrantes de la fibre appairée en signaux électriques, qui sont ensuite égalisés et envoyés à l'hôte. L'ensemble de ce processus est géré et surveillé via le contrôleur embarqué et l'interface I²C.

Cet émetteur-récepteur est idéal pour créer des liaisons rentables et à large bande passante au sein des centres de données, des cœurs de réseau d'entreprise et des clusters de calcul haute performance. Les scénarios de déploiement typiques incluent :

• Connexion des commutateurs top-of-rack (ToR) aux serveurs compatibles 25G dans les mêmes racks ou des racks adjacents.
• Fourniture de liaisons inter-commutateurs (ISL) pour les architectures réseau spine-leaf 25GbE sur l'infrastructure fibre OM3/OM4 existante.
• Mise à niveau des liaisons 10G vers 25G en utilisant la même infrastructure fibre multimode pour une densité de bande passante accrue.
• Servir d'interface optique pour les installations de carte réseau Mellanox haute performance dans les nœuds de stockage et de serveur.

• Intégrité du signal supérieure : Les fonctions de retaiming sélectionnable et d'égalisation programmable nettoient activement les signaux électriques et optiques, garantissant un taux d'erreur binaire (BER) inférieur à 10⁻¹⁵, ce qui est crucial pour un fonctionnement stable de la carte réseau et du commutateur.
• Protection de l'investissement et flexibilité : La rétrocompatibilité avec 10GBASE-SR et la possibilité de désactiver le CDR pour des débits inférieurs permettent une intégration transparente dans l'infrastructure fibre 10G existante et des mises à niveau de réseau pérennes, un choix judicieux lors de l'extension des capacités de votre carte réseau.
• Efficacité énergétique optimisée : Consommant typiquement seulement 0,7 W, cet émetteur-récepteur contribue à réduire la consommation d'énergie globale du système et la charge thermique par rapport aux alternatives à plus forte consommation, ce qui se traduit par des coûts d'exploitation plus faibles.
• Fiabilité rigoureusement validée : Comme tous les composants de l'écosystème mq9700, il subit des tests de production approfondis pour garantir des performances dès la sortie de la boîte et une durabilité à long terme dans les environnements de centres de données exigeants.
• Gestion intelligente du réseau : La prise en charge complète du DDM fournit aux opérateurs réseau une surveillance de l'état en temps réel, permettant une maintenance proactive et un dépannage simplifié.

Les émetteurs-récepteurs optiques Mellanox LinkX sont protégés par une garantie matérielle limitée de 1 an, couvrant la réparation ou le remplacement en cas de défauts de matériaux et de fabrication. Notre réseau de distribution mondial assure une disponibilité fiable. Une documentation technique complète et l'accès à une assistance d'experts sont fournis pour faciliter une intégration fluide dans votre infrastructure réseau.

R : La principale différence réside dans la plage de température de fonctionnement. Le modèle AS standard est conçu pour une température de boîtier de 0 °C à 70 °C. La variante ASHT (haute température) prend en charge une plage étendue de 0 °C à 85 °C, ce qui la rend adaptée aux environnements avec un refroidissement moins contrôlé ou des températures ambiantes plus élevées.

R : Oui. L'émetteur-récepteur prend en charge le fonctionnement 10GBASE-SR. Lorsqu'il est utilisé à 10 Gb/s, la fonction de récupération d'horloge et de données (CDR) est généralement désactivée, et il peut atteindre des distances allant jusqu'à 100 mètres sur fibre multimode OM3.

R : Le MMA2P00-AS est construit selon les normes industrielles (SFF-8402, IEEE 802.3bm). Bien qu'il soit conçu pour des performances optimales dans les équipements Mellanox, il devrait être compatible avec tout port SFP28 standard. Cependant, nous recommandons toujours de vérifier la liste de compatibilité de votre fournisseur de commutateur ou de carte réseau spécifique avant l'achat.

R : Vous avez besoin d'un câble à fibre optique multimode duplex LC-à-LC. Pour une distance maximale à 25 Gb/s, la fibre OM4 est recommandée (jusqu'à 100 m). La fibre OM3 prend en charge jusqu'à 70 m à 25 Gb/s. Les mêmes câbles sont utilisés pour les connexions 10G.

• Sécurité laser : Il s'agit d'un produit laser de classe 1. Il est sûr dans des conditions de fonctionnement normales, mais ne regardez pas directement dans l'ouverture optique et ne connectez pas aux fibres en regardant l'extrémité.
• Décharge électrostatique (ESD) : Utilisez toujours un bracelet antistatique ou manipulez l'émetteur-récepteur par les côtés lors de son installation ou de son retrait d'une carte réseau ou d'un commutateur pour éviter d'endommager les composants sensibles.
• Interfaces optiques propres : Assurez-vous que les connecteurs LC de l'émetteur-récepteur et les câbles de raccordement fibre sont propres et exempts de poussière avant de les connecter pour éviter la dégradation du signal et les dommages physiques.
• Gestion thermique : Ne bloquez pas le flux d'air autour du cage de l'émetteur-récepteur de votre commutateur ou de votre hôte. Assurez-vous que l'environnement de fonctionnement reste dans la plage de température spécifiée pour des performances fiables.
• Installation enfichable à chaud : Bien que l'émetteur-récepteur prenne en charge l'enfichage à chaud, suivez toujours les directives de l'appareil hôte spécifique pour insérer ou retirer les modules SFP28 afin d'éviter la corruption des données ou des problèmes matériels.
