Émetteur-récepteur OSFP SR4 400G MMA4Z00-NS400 de NVIDIA pour la connectivité serveur haut débit

Le MMA4Z00-NS400 offre une connectivité flexible et à large bande passante pour les adaptateurs hôtes NVIDIA ConnectX-7.fonctionnalité à deux vitesses: il fonctionne nativement comme un appareil de 400 Gb/s mais se réduit automatiquement à une carte NIC de 200 Gb/s lorsqu'il est connecté via des câbles de séparation 1:2, réduisant simultanément la consommation d'énergie.Conçu avec une coque OSFP à plateau pour interagir avec la solution de refroidissement sur les cartes ConnectX-7, il sert de contrepartie optique parfaite aux commutateurs de la série mq9700 à haute densité, permettant une mise à l'échelle efficace des grappes IA et HPC.

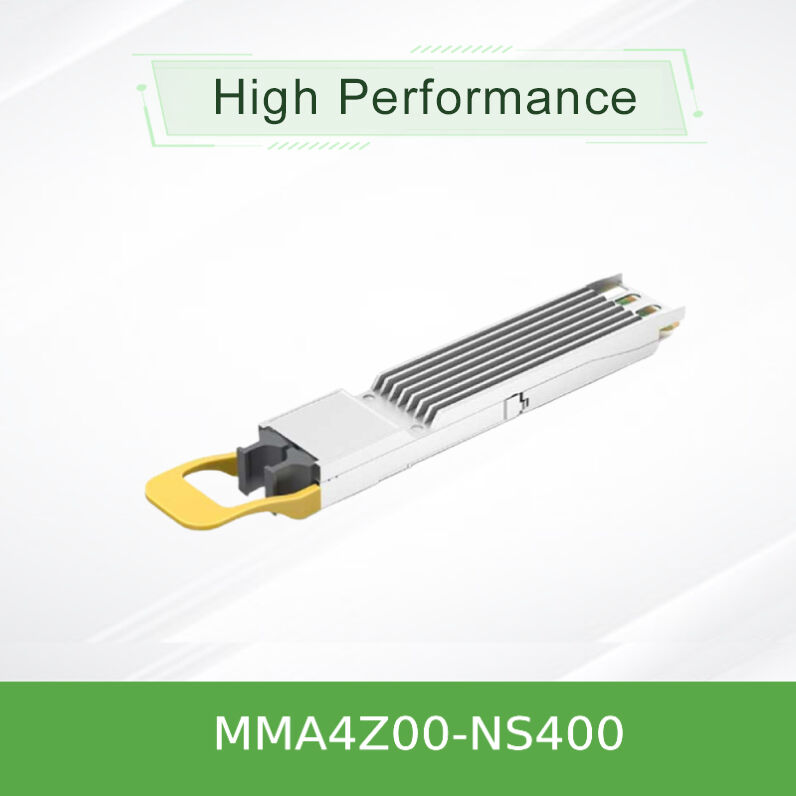

Le NVIDIA MMA4Z00-NS400 est un émetteur-récepteur optique à 400 gigabits par seconde (Gb/s), à port unique, facteur de forme OSFP, multimode (SR4).Il est spécialement conçu pour être inséré dans des cartes d'interface réseau PCIe (NIC) basées sur ConnectX-7, fournissant l'interface optique pour se connecter aux commutateurs en amont équipés d'émetteurs-récepteurs OSFP à double port 800G.

Cet émetteur-récepteur est un composant clé dans la construction de réseaux NDR InfiniBand ou 400GbE de bout en bout.dont la seule différence est la coque physique pour adapter la cage OSFP aux adaptateurs ConnectX-7.

• Deux protocoles, détection automatique.: Prend en charge à la fois NDR InfiniBand et Ethernet 400Gb. Le firmware correct est activé en fonction du protocole du commutateur connecté.
• Opération adaptative à deux vitesses:
  • Mode 400 Gb/s: utilise les 4 voies avec des câbles MPO droits.
  • Mode 200 Gb/s (NDR200): Activé automatiquement avec des câbles de séparation 1:2, utilisant seulement 2 voies.
• Profil de puissance optimisé: la puissance maximale est de 8,5 W en mode 400G et de seulement 5,5 W en mode 200G, grâce à la désactivation automatique du canal.
• Optique multimode à courte portée: conception basée sur 850 nm VCSEL prenant en charge jusqu'à 50 m sur la fibre OM4 et 30 m sur la fibre OM3.
• Conception thermique à toit plat: La coque est conçue pour s'accoupler avec le dissipateur de chaleur intégré dans la cage de l'adaptateur ConnectX-7 pour un refroidissement efficace.
• Gestion complète: conforme aux normes OSFP MSA et CMIS 4.0, avec une surveillance diagnostique numérique complète (DDM).

Ce composant de carte réseau avancée est construit sur plusieurs normes de l'industrie et les innovations de NVIDIA:

• Facteur de forme et gestion: conforme à la spécification OSFP MSA Rév. 1.12, géré par le biais de la spécification commune d'interface de gestion (CMIS) 4.0.
• Modulation et signalisation: Utilise 100Gbaud PAM4 (Pulse Amplitude Modulation, 4-level) par voie pour les interfaces électriques et optiques.
• Conception optique: Utilise un réseau VCSEL fiable de 850 nm pour la transmission multimode. Il dispose d'un connecteur MPO-12/APC (Angled Physical Contact) pour minimiser la rétro-réflexion optique.
• Diagnostique: Le microcontrôleur intégré fournit un DDM en temps réel pour des paramètres tels que la température, la tension, le courant de biais laser et la puissance optique TX/RX par voie.

L'émetteur-récepteur agit comme une passerelle électro-optique pour la carte NIC ConnectX-7. Il reçoit quatre voies de signaux électriques 100G-PAM4 de l'adaptateur,les convertit en signaux optiques via son réseau VCSEL, et les transmet sur quatre fibres multimodes.

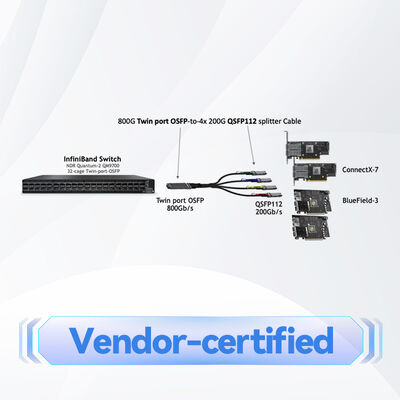

Système de raccordement:Le MMA4Z00-NS400 est généralement connecté à un port d'un émetteur-récepteur à double port 800G (comme le MMA4Z00-NS) dans un commutateur.Cable à fibre croisée de type BCe câble croise en interne les fibres d'émission et de réception pour s'assurer que l'émetteur d'un module s'aligne avec le récepteur de l'autre.

La vitesse est déterminée par le type de câble: un câble droit à 4 canaux permet 400G; un câble à séparateur 1:2 active seulement 2 canaux dans l'émetteur-récepteur, créant une liaison 200G.

• Connectivité serveur IA/ML à haute densité: Connectez des serveurs individuels équipés de cartes réseau ConnectX-7 à des commutateurs de base compatibles avec 800G (par exemple, des plates-formes mq9700) dans des grappes GPU.
• Mise à l'échelle des clusters:
  • Un commutateur double port peut se connecter àdeux.Serveurs 400G (utilisant des câbles droits).
  • Un commutateur double port peut se connecter àquatreServeurs 200G (utilisant des câbles de séparation), optimisant l'utilisation des ports.
• Tissus pour l'informatique haute performance (HPC): Fournir des liaisons à faible latence et à large bande passante pour les nœuds de calcul dans des environnements de supercalculation basés sur InfiniBand.
• Réseaux de centres de données consolidés: Servir d'interface optique côté serveur dans les architectures 400GbE de nouvelle génération.

• Étalonnage intelligent de la puissance: La négociation automatique unique réduit la puissance de ~35% lorsqu'elle fonctionne en mode 200G, abaissant directement l'OPEX et la charge thermique dans le châssis du serveur.
• Flexibilité dans le déploiement: Un récepteur SKU prend en charge deux niveaux de vitesse communs (400G et 200G), simplifiant l'épargne et permettant une mise à l'échelle gracieuse de la bande passante du réseau.
• Optimisation des écosystèmes: Dans le cadre de la solution de bout en bout de NVIDIA, il est rigoureusement validé avec des adaptateurs ConnectX-7 et des commutateurs Quantum-2/Spectrum-4 (série mq9700), assurant une fiabilité de plug-and-play.
• Intégration thermique supérieure: La conception plate est spécialement conçue pour le système de gestion thermique des cartes ConnectX-7, assurant un fonctionnement stable à pleine charge.
• Soutien au protocole à l'épreuve du temps: Le firmware à double protocole élimine le besoin d'inventaires d'émetteurs-récepteurs InfiniBand et Ethernet séparés.
