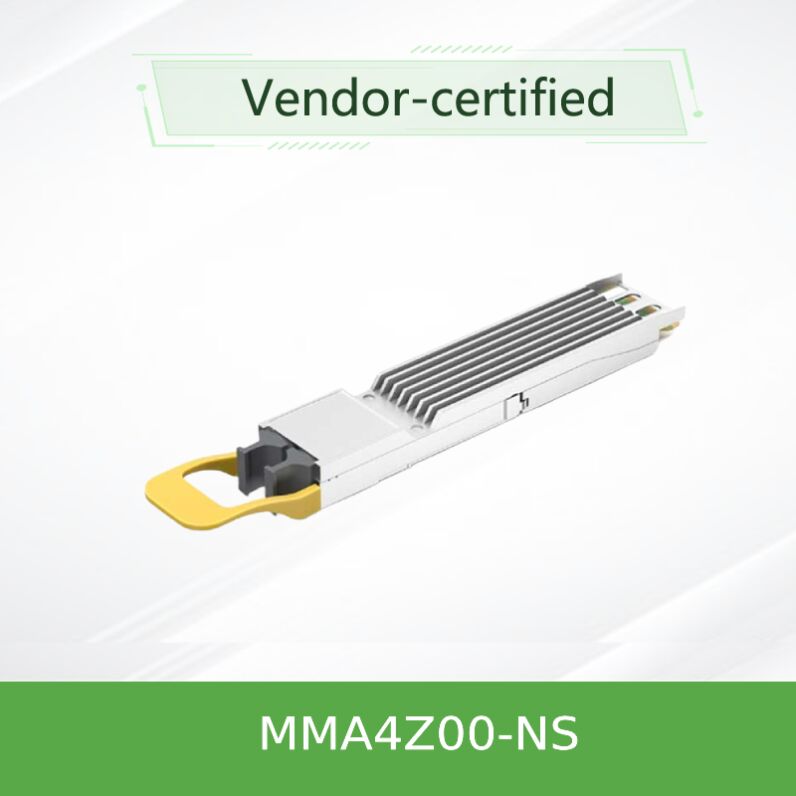

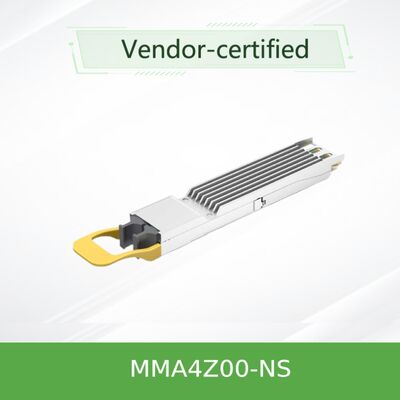

MMA4Z00-NS émetteur-récepteur optique mellanox Compatible 800G 2xSR4 OSFP PAM4 850nm 50m
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | Émetteur-récepteur optique MMA4Z00-NS de Mellanox |
| Document: | MMA4Z00-NS.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Condition: | Nouveau et original | Disponibilité: | Action |
|---|---|---|---|
| technologie: | Infiniband et Ethernet | Vitesse maximale: | 800 Go / s |
| Longueur: | 50m | Plage de température: | 0 ° C à + 70 ° C |
| Nom: | Émetteur-récepteur optique Mellanox MMA4Z00-NS Compatible 800G 2XSR4 OSFP PAM4 850NM 50M MODULE INFI | Mots clés: | Émetteur-récepteur optique de Mellanox |
| Mettre en évidence: | Émetteur-récepteur optique 800G,MMA4Z00-NS récepteur 2xSR4 PAM4,Émetteur-récepteur Mellanox 850nm avec garantie |
||
Description de produit
L'émetteur-récepteur optique NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 offre la solution de carte réseau haute densité et haute bande passante par excellence pour les centres de données IA et HPC de nouvelle génération.
Le MMA4Z00-NS n'est pas seulement une carte réseau ; c'est une percée en matière de densité et d'efficacité. Il intègre deux moteurs d'émetteur-récepteur NDR 400Gb/s indépendants dans un seul facteur de forme OSFP, doublant ainsi efficacement la densité de ports des commutateurs comme la plateforme mq9700. Cela permet d'avoir 64 ports de 400G dans un châssis à 32 emplacements, réduisant considérablement l'espace en rack et la complexité du câblage tout en prenant en charge automatiquement les protocoles InfiniBand et Ethernet.
Le NVIDIA MMA4Z00-NS est un émetteur-récepteur optique à deux ports, de facteur de forme OSFP, de 800 Gigabits par seconde (Gb/s), conçu pour les applications multimodes à courte portée (SR8). Chaque module abrite deux émetteurs-récepteurs 400Gb/s complets, offrant une bande passante globale de 800Gb/s à l'hôte mq9700 ou à un commutateur similaire via un seul connecteur électrique, tout en fournissant deux interfaces optiques MPO-12/APC indépendantes.
Conçu spécifiquement pour les commutateurs NVIDIA Quantum-2 NDR InfiniBand et Spectrum-4 400GbE refroidis par air, il utilise une coque à ailettes pour une gestion thermique améliorée. Une variante à dessus plat (MMA4Z00-NS-FLT) est disponible pour les systèmes refroidis par liquide et les plateformes DGX H100.
- Prise en charge des protocoles doubles : Active automatiquement le micrologiciel InfiniBand ou Ethernet en fonction du commutateur hôte
- Haute densité : Deux ports 400G dans un seul emplacement OSFP, maximisant l'utilisation de la face avant du commutateur
- Performance : 800G agrégé (2x400G) utilisant la modulation 100G-PAM4 par voie sur 8 canaux basés sur VCSEL
- Portée : Jusqu'à 50 mètres sur fibre multimode OM4, 30 mètres sur OM3 (avec deux panneaux de brassage)
- Efficacité énergétique : Dissipation de puissance maximale de 17 W, avec un mode veille basse consommation à 2,0 W
- Remplaçable à chaud : Entièrement conforme aux normes de gestion OSFP MSA et CMIS 4.0

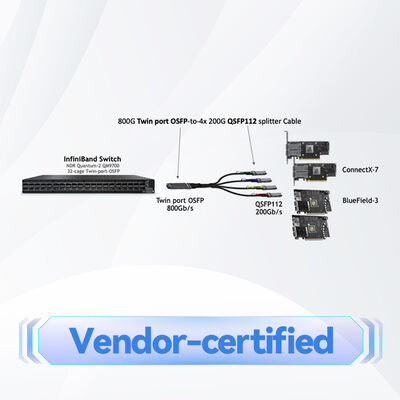

- Connectivité flexible : Prend en charge les câbles à fibre droite et les câbles séparateurs 1:2 pour les configurations de liaison 400G ou 200G
- Facteur de forme et gestion : Conforme à la spécification OSFP MSA Rév. 1.12 et à la spécification d'interface de gestion commune (CMIS) 4.0
- Modulation : PAM4 (Pulse Amplitude Modulation 4-level) 100 Gbaud par voie électrique et optique
- Moteur optique : Tableaux VCSEL (Vertical-Cavity Surface-Emitting Laser) de 850 nm pour la transmission multimode
- Connecteur : Orientation verticale brevetée des connecteurs doubles MPO-12/APC (Angled Physical Contact) pour s'adapter à la conception à deux ports, minimisant la réflexion arrière
- Diagnostics : Surveillance diagnostique numérique (DDM) complète pour la surveillance en temps réel de la température, de la tension, du biais TX et de la puissance optique par voie
L'émetteur-récepteur fonctionne comme un convertisseur électro-optique sophistiqué. Côté hôte (par exemple, un commutateur mq9700), il reçoit 8 voies de signaux électriques 100G-PAM4. En interne, deux moteurs d'émetteur-récepteur identiques traitent chacun quatre voies.
Flux de processus : Entrée électrique (PAM4) → Driver et réseau laser (conversion E/O) → Lumière de 850 nm dans la fibre multimode → Récepteur distant (conversion O/E) → Signal électrique de sortie.
Chacun des deux ports optiques utilise un connecteur MPO à 12 fibres, mais n'active que 8 fibres (4 pour la transmission, 4 pour la réception). Pour connecter directement deux émetteurs-récepteurs, des câbles à fibre croisée de type B sont nécessaires, qui échangent en interne les paires de fibres Tx et Rx pour aligner correctement les émetteurs avec les récepteurs.
- Interconnexion commutateur à commutateur : Créez une liaison 800G entre deux commutateurs ou deux liaisons 400G indépendantes vers des commutateurs distincts
- Connectivité serveur haute densité : Connectez un commutateur à plusieurs adaptateurs NVIDIA ConnectX-7 et/ou BlueField-3 DPU
- Tissu de cluster IA/GPU : Idéal pour la construction de réseaux à faible latence et à large bande passante pour les systèmes NVIDIA DGX H100 et la communication GPU-à-GPU via InfiniBand
- Consolidation de la structure de centre de données Spine-Leaf : Maximisez la densité de la bande passante dans les couches d'agrégation et centrales des structures Ethernet
| Attribut | Spécification |
|---|---|
| Modèle de produit | MMA4Z00-NS (Dessus à ailettes) |
| Facteur de forme | OSFP à deux ports |
| Débit de données global | 800 Gb/s (2 x 400 Gb/s) |
| Modulation | 100G-PAM4 par voie |
| Longueur d'onde optique | 850 nm VCSEL |
| Portée maximale de la fibre (OM4) | 50 mètres |
| Type de connecteur | 2 x MPO-12/APC |
| Prise en charge du protocole | NDR InfiniBand / 400 Gb Ethernet |
| Consommation électrique (max.) | 17 Watts |
| Mode basse consommation | < 2,0 Watts |
| Tension d'alimentation | 3,3 V ±5 % |
| Température du boîtier de fonctionnement | 0°C à +70°C |
| Classe de sécurité laser | Classe 1M |
| Plateformes compatibles | Commutateurs NVIDIA Quantum-2, Spectrum-4 (série mq9700) |
- Densité de ports inégalée : Double le nombre de ports 400G effectifs par châssis de commutateur par rapport aux émetteurs-récepteurs à un seul port, offrant une efficacité supérieure en matière de dépenses d'investissement et d'espace en rack
- Agilité du protocole : Une seule référence sert à la fois les environnements InfiniBand et Ethernet, simplifiant l'inventaire et offrant une flexibilité à l'épreuve du temps
- Gestion intelligente de l'alimentation : Lorsqu'il est utilisé avec des câbles séparateurs pour les liaisons 200G, il signale automatiquement à la carte réseau d'extrémité distante de réduire la puissance de 8 W à 5,5 W, optimisant ainsi l'utilisation globale de l'énergie du système
- Optimisation de bout en bout NVIDIA : Rigoureusement testé et validé au sein de l'écosystème NVIDIA, garantissant des performances et une fiabilité garanties
- Conception de refroidissement améliorée : La coque à ailettes est spécialement conçue pour des performances thermiques optimales dans les environnements de commutateurs haute densité refroidis par air
Soutenu par les décennies d'expérience de notre entreprise et par une solide équipe technique, nous offrons une assistance complète pour cette solution et d'autres solutions de cartes réseau haut de gamme :
- Garantie : La garantie standard du fabricant s'applique. Options d'assistance étendue disponibles
- Disponibilité : En stock avec un inventaire prêt à être expédié, prenant en charge les commandes en gros
- Assistance technique : Consultation client et assistance technique 24 h/24 et 7 j/7 après la vente
- Services d'intégration : Conseils d'experts sur le déploiement dans les environnements réseau NVIDIA et multi-fournisseurs
- Logistique mondiale : Expédition fiable avec suivi précis des livraisons
Compatibilité : Vérifiez la compatibilité du commutateur hôte (par exemple, série mq9700). Utilisez-le uniquement avec les cages OSFP recommandées par NVIDIA.
Type de fibre : Utilisez une fibre multimode OM3 ou OM4. Assurez-vous que la polarité de la fibre est correcte à l'aide de câbles croisés de type B pour les liaisons directes émetteur-récepteur à émetteur-récepteur.
Manipulation : Conservez toujours les capuchons de protection sur les ports optiques lorsqu'ils ne sont pas connectés. Nettoyez les connecteurs MPO avec des outils approuvés avant l'insertion pour éviter la contamination, une cause majeure de défaillances de liaison. Respectez les précautions ESD (décharge électrostatique) lors de la manipulation.
Environnemental : Fonctionnez dans la plage de température du boîtier spécifiée (0°C à 70°C). Assurez-vous d'une circulation d'air adéquate dans le commutateur pour la version à dessus à ailettes.
Sécurité laser : Il s'agit d'un produit laser de classe 1M. Ne regardez pas les ouvertures optiques ouvertes et n'utilisez pas d'instruments optiques pour visualiser le faisceau.
Séquencement de l'alimentation : Le module est remplaçable à chaud, mais assurez-vous que l'alimentation et la mise à la terre du système hôte répondent aux spécifications pour éviter tout dommage.
