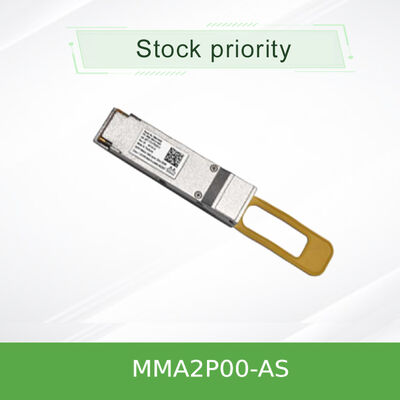

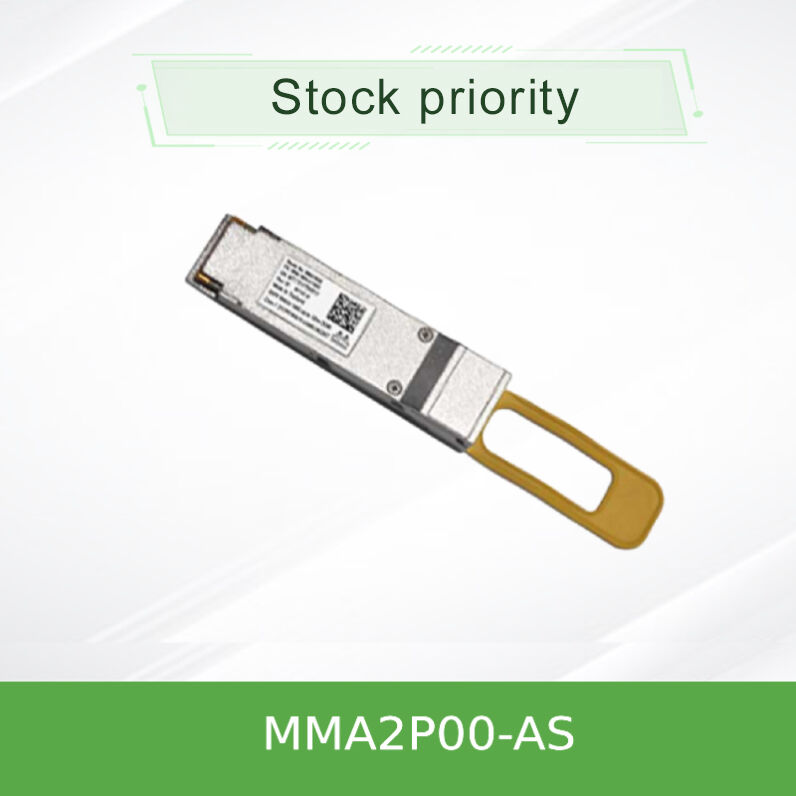

Mellanox MMA2P00-AS 25GbE SFP28 SR Émetteur-récepteur optique 850 nm MMF jusqu'à 100 m

Le Mellanox MMA2P00-AS est un émetteur-récepteur optique SFP28 hautes performances, enfichable, conçu pour les applications Ethernet 25 Gigabit. Conçu pour offrir une connectivité fiable et à faible consommation sur fibre multimode (MMF), ce module est un composant essentiel pour la commutation top-of-rack de centre de données moderne, la connectivité des serveurs et les réseaux de stockage. Fonctionnant à une longueur d'onde nominale de 850 nm et prenant en charge des distances de liaison allant jusqu'à 100 mètres sur fibre OM4, il offre une solution flexible et économique pour les interconnexions à moyenne portée. Cet émetteur-récepteur, également connu sous le nom d'alias mq9700 dans certains systèmes d'inventaire, est conçu pour une intégration transparente avec les commutateurs Mellanox et les adaptateurs de carte réseau compatibles, garantissant des performances optimales dans les environnements exigeants.

• Connectivité haut débit : Prend en charge un débit de signalisation de 25,78125 Gbaud par canal pour le fonctionnement 25GbE
• Re-synchronisation sélectionnable : Comprend une récupération d'horloge et de données (CDR) configurable pour l'émetteur et le récepteur afin d'optimiser l'intégrité du signal
• Conditionnement de signal programmable : Inclut une égalisation d'entrée d'émetteur réglable et une pré-accentuation de sortie de récepteur pour des performances supérieures dans diverses conditions de fibre
• Faible consommation d'énergie : Dissipation de puissance typique de seulement 0,45 W sans re-synchronisation et de 0,7 W avec la re-synchronisation activée
• Portée étendue : Prend en charge jusqu'à 100 m sur fibre multimode OM4 et 70 m sur OM3 à 25 Gbit/s
• Compatibilité multi-débits : Prend également en charge le fonctionnement 10GBASE-SR jusqu'à 100 m sur fibre OM3, offrant une compatibilité descendante et une protection des investissements
• Diagnostics avancés : Conforme à la norme SFF-8472 pour la surveillance diagnostique numérique (DDM), permettant la surveillance en temps réel de la température, de la tension et de la puissance optique

Cet émetteur-récepteur est construit selon les normes industrielles les plus élevées pour garantir une large interopérabilité et des performances fiables. Il est entièrement conforme à la norme IEEE 802.3bm pour 25GBASE-SR et à la norme IEEE 802.3ae pour Ethernet 10GBASE-SR. Le module est conforme à la spécification SFF-8402 pour le facteur de forme SFP28 et à la norme SFF-8472 pour les fonctions de gestion. L'utilisation d'un laser de classe 1 garantit un fonctionnement sûr pour les yeux. Sa conception intègre la technologie de circuit intégré propriétaire de Mellanox, qui est essentielle pour obtenir des performances élevées avec une faible consommation d'énergie, ce qui en fait un compagnon idéal pour les déploiements de cartes NIC et de commutateurs haute densité.

Le MMA2P00-AS fonctionne en convertissant les signaux électriques du port SFP28 du système hôte en signaux optiques pour la transmission sur fibre multimode. L'interface électrique reçoit des données à haut débit, qui sont traitées par les circuits internes du module. L'égaliseur d'entrée programmable conditionne le signal électrique avant que le pilote laser ne module un laser à émission de surface à cavité verticale (VCSEL) de 850 nm. Le signal optique est ensuite transmis via un connecteur duplex LC sur une fibre. Côté réception, une photodiode reconvertit les signaux optiques entrants en signaux électriques. Le pilote de sortie programmable façonne ensuite le signal avec la pré-accentuation appropriée avant de l'envoyer à l'hôte. Le circuit CDR (Clock and Data Recovery) en option peut être activé pour re-synchroniser et nettoyer le signal, ce qui est crucial pour maintenir un faible taux d'erreur binaire (BER) dans les liaisons plus longues ou difficiles, garantissant une transmission de données fiable pour vos applications de carte réseau critiques.

• Liaisons serveur-commutateur de centre de données : Connexion de serveurs équipés d'adaptateurs de carte réseau 25GbE aux commutateurs top-of-rack (ToR) ou leaf
• Réseaux de stockage (SAN) : Fournir une connectivité à haut débit pour les baies entièrement flash et les contrôleurs de stockage
• Grappes de calcul haute performance (HPC) : Établir des interconnexions à faible latence entre les nœuds de calcul et les commutateurs de tissu
• Agrégation réseau : Liaison montante des commutateurs d'accès aux commutateurs de couche de distribution dans un campus ou un bâtiment d'entreprise
• Mises à niveau rétrocompatibles : Déploiement dans des commutateurs prenant en charge les ports 10GbE et 25GbE, permettant des stratégies de migration flexibles

• Intégrité du signal supérieure : La re-synchronisation sélectionnable et les fonctions d'égalisation programmable surpassent les émetteurs-récepteurs à configuration fixe standard, en particulier dans les conditions de câblage en fibre non idéales
• Efficacité énergétique et thermique : Une dissipation de puissance typique plus faible réduit la consommation du budget d'alimentation du commutateur et le dégagement de chaleur, permettant une densité de ports plus élevée
• Protection des investissements et flexibilité : La prise en charge double débit (25G/10G) permet des mises à niveau réseau transparentes et offre une compatibilité de rechange pour l'infrastructure 10GbE existante
• Qualité Mellanox éprouvée : Des tests de production rigoureux garantissent une grande fiabilité et un BER supérieur à 10⁻¹⁵ lorsqu'il est utilisé avec des équipements Mellanox, garantissant l'intégrité des données pour le trafic de cartes NIC sensibles
• Gestion complète : La prise en charge complète de DDM permet une surveillance et un dépannage proactifs du réseau, réduisant ainsi les frais généraux opérationnels

Cet émetteur-récepteur Mellanox LinkX est couvert par une garantie matérielle limitée d'un an. Notre entreprise améliore cela avec des services de support complets :

• Disponibilité rapide : Tirez parti de notre vaste inventaire de plusieurs millions de dollars pour une expédition immédiate
• Expertise technique : Notre équipe d'ingénieurs chevronnés fournit des consultations avant et après-vente pour garantir un déploiement et une intégration corrects avec votre carte réseau et votre infrastructure de commutateur
• Logistique mondiale : Nous assurons une livraison précise et rapide de votre commande, y compris des composants critiques comme l'émetteur-récepteur mq9700
• Service client 24h/24 et 7j/7 : Une assistance 24h/24 et 7j/7 est disponible pour le suivi des commandes et les demandes techniques initiales

R : La principale différence est la plage de températures de fonctionnement. La variante AS standard prend en charge une température de boîtier de 0°C à 70°C. La variante ASHT (haute température) prend en charge une plage étendue de 0°C à 85°C, ce qui la rend adaptée aux environnements thermiques plus exigeants.

R : Bien que le facteur de forme SFP28 soit électriquement compatible avec les ports SFP+, la fonctionnalité dépend de l'appareil hôte. Il prend en charge le fonctionnement 10GBASE-SR, mais vous devez vérifier la compatibilité avec votre commutateur ou votre fournisseur de carte réseau spécifique.

R : En règle générale, la fonction de re-synchronisation (CDR) est automatiquement activée ou désactivée par le système hôte en fonction de la configuration et de la distance de la liaison. Aucune configuration manuelle n'est généralement requise pour l'utilisateur final.

R : Utilisez un câble de raccordement en fibre multimode duplex LC-à-LC (grade OM3 ou OM4). Pour 25GbE à 100 m, la fibre OM4 est requise.

• Décharge électrostatique (ESD) : Utilisez toujours un bracelet ESD lors de la manipulation des émetteurs-récepteurs. Stockez et transportez dans un emballage antistatique
• Interfaces optiques propres : Inspectez et nettoyez les ferrures du connecteur LC sur l'émetteur-récepteur et le câble de raccordement en fibre avant l'accouplement pour éviter la contamination et la perte de signal
• Alimentation et tension : Assurez-vous que l'équipement hôte fournit une tension d'alimentation dans la plage spécifiée de 3,135 V à 3,465 V
• Gestion thermique : Ne dépassez pas la température maximale de fonctionnement du boîtier. Assurez une circulation d'air adéquate autour du commutateur ou de la carte d'adaptateur où le module, tel que cette unité compatible mq9700, est installé
• Branchement à chaud : Bien que le module soit enfichable à chaud, suivez les directives spécifiques du système hôte pour l'insertion et le retrait afin d'éviter les problèmes électriques
• Compatibilité : Pour des performances garanties et une prise en charge complète des fonctionnalités, utilisez-le avec des équipements de marque Mellanox. Vérifiez la compatibilité avec les commutateurs ou les cartes réseau tiers avant le déploiement
