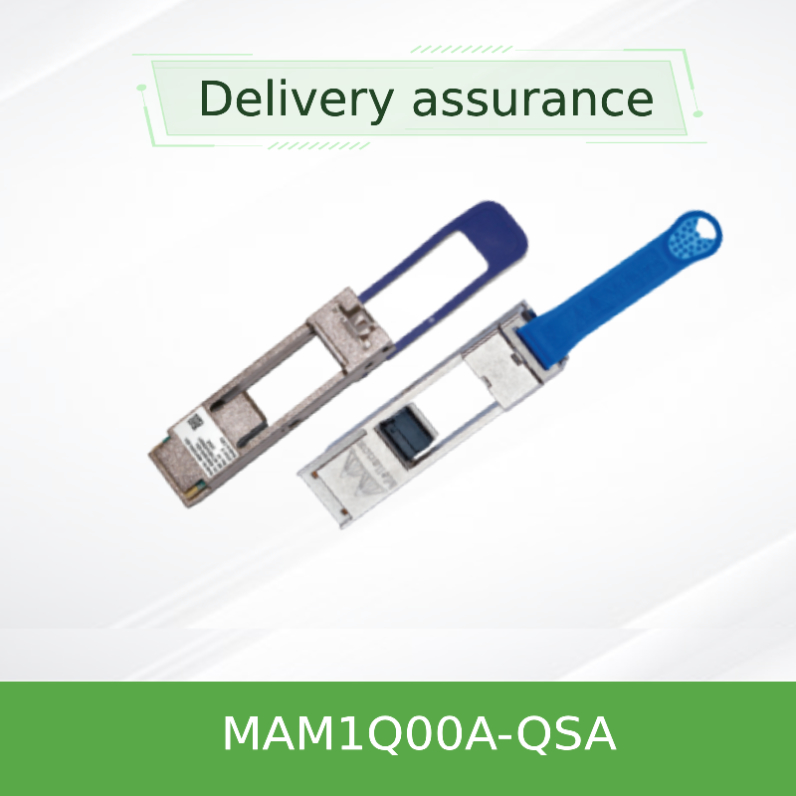

Convertisseur d'interface réseau adaptateur QSFP+ vers SFP+ Mellanox MAM1Q00A-QSA

Détails sur le produit:

Nom de marque: Mellanox
Numéro de modèle: MAM1Q00A-QSA
Document: MAM1Q00A-QSA.pdf

Conditions de paiement et expédition:

Quantité de commande min: 1pcs
Prix: Negotiate
Détails d'emballage: Boîte extérieure
Délai de livraison: Basé sur l'inventaire
Conditions de paiement: T / t
Capacité d'approvisionnement: Fourniture par projet / lot
meilleur prix Contact

Détail Infomation

Modèle no.: MAM1Q00A-QSA Forme: Cuboïde
Pouvoir: Single 3,3 V puissance Dynamix QSA: QSFP + à SFP +
Température de fonctionnement: 0 ℃ - 70 ℃ Technique: CMI
Technologie: Support IB et ETH Marque déposée: Millanox

Description de produit

Adaptateur Mellanox MAM1Q00A-QSA DynamiX QSFP+ vers SFP+

Conversion d'interface réseau haute performance

L'adaptateur Mellanox DynamiX MAM1Q00A-QSA offre une connectivité transparente entre les ports QSFP+ à quatre voies et les émetteurs-récepteurs ou câbles SFP+ à une seule voie. Cet adaptateur réseau innovant permet une intégration rentable de différentes technologies d'interface réseau tout en maintenant des performances et une fiabilité optimales.

Compatibilité multi-fournisseurs

Fonctionne avec tous les principaux fournisseurs de modules optiques et de câbles en cuivre à connexion directe

Conforme aux normes

Conformité totale avec QSFP+ MSA SFF-8436 et SFP+ MSA SFF-8418/8419

Caractéristiques du produit

Spécifications physiques

  • Format QSFP+ avec réceptacle SFP+
  • Mécanisme de verrouillage sécurisé pour des connexions fiables
  • Conception à impédance adaptée (impédance caractéristique de 90-110Ω)
  • Construction conforme à la directive RoHS
  • Architecture à faible perte d'insertion

Fonctionnalités de performance

  • Interopérabilité indépendante du fournisseur
  • Chemin direct vers la mémoire de l'unité SFP
  • Interface de gestion I²C conforme à la norme SFF-8636
  • Prend en charge les émetteurs-récepteurs 10GbE SFP+ et 1GbE SFP
  • Technologie brevetée américaine enregistrée n°7934,959

Normes et protocoles techniques

L'adaptateur réseau MAM1Q00A-QSA met en œuvre des protocoles standard de l'industrie pour assurer une large compatibilité :

  • QSFP+ MSA SFF-8436 - Conformité à la spécification Quad Small Form-factor Pluggable
  • SFP+ MSA SFF-8418/8419 - Accord multi-sources Small Form-factor Pluggable
  • SFF-8636 - Spécification d'interface de gestion pour la lecture des données des émetteurs-récepteurs SFP
  • Interface de gestion I²C - Protocole de communication standard pour la gestion des appareils
  • Conformité RoHS - Conforme aux directives sur la restriction des substances dangereuses

Principe de fonctionnement

L'adaptateur DynamiX QSA fonctionne comme un convertisseur d'interface physique et électrique entre différents formats. L'adaptateur connecte la voie 1 de l'interface QSFP+ directement au réceptacle SFP+, tandis que les trois voies restantes du connecteur QSFP+ restent non connectées. Cette solution de carte réseau intelligente maintient l'intégrité du signal grâce à une conception à impédance adaptée et à une perte d'insertion minimale.

L'adaptateur donne un accès direct à la mémoire de l'émetteur-récepteur SFP connecté via l'interface de gestion I²C, ce qui permet une compatibilité totale avec les systèmes de gestion et les cartes d'interface réseau existants. Cette approche garantit que l'émetteur-récepteur ou le câble SFP+ connecté fonctionne comme s'il était directement connecté à un port SFP+ natif.

Scénarios d'application

Migration de centre de données

Connectez les ports QSFP+ des commutateurs 40GbE aux ports SFP+ des cartes d'interface réseau (NIC) des serveurs 10GbE lors des mises à niveau de l'infrastructure, offrant ainsi un chemin de transition de carte réseau flexible.

Intégration multi-fournisseurs

Permettre la connectivité entre des équipements de différents fabricants lorsque les types de ports ne correspondent pas, servant de solution d'adaptateur réseau universel.

Spécifications techniques

Paramètre Spécification
Modèle du produit MAM1Q00A-QSA
Conversion d'interface QSFP+ vers SFP+
Débits de données pris en charge 10GbE SFP+, 1GbE SFP
Consommation d'énergie Max 0,1W
Température de fonctionnement 0°C à 70°C (MAM1Q00A-QSA)
-10°C à 85°C (MAM1Q00A-QSA_E)
Tension d'alimentation 3,135V à 3,465V (3,3V typique)
Impédance caractéristique 90-110Ω (100Ω typique)
Conformité QSFP+ MSA SFF-8436, SFP+ MSA SFF-8418/8419, RoHS

Guide de sélection des modèles

Numéro de pièce Description Plage de température Application
MAM1Q00A-QSA Adaptateur QSFP+ vers SFP+ 0°C à 70°C Environnements commerciaux standard
MAM1Q00A-QSA_E Adaptateur QSFP+ vers SFP+, température étendue -10°C à 85°C Environnements industriels et difficiles

Avantages concurrentiels

Compatibilité universelle

Contrairement aux solutions spécifiques aux fournisseurs, cet adaptateur réseau fonctionne avec tous les principaux fabricants de modules optiques et de câbles en cuivre à connexion directe, offrant une flexibilité sans précédent dans les environnements multi-fournisseurs.

Fiabilité éprouvée

Grâce à une technologie brevetée enregistrée et à des tests complets, cet adaptateur de carte réseau offre des performances et une durabilité constantes dans les environnements réseau exigeants.

Service et assistance

  • Garantie : Garantie matérielle limitée d'un an couvrant la réparation ou le remplacement des pièces
  • Disponibilité : En stock avec possibilité d'expédition immédiate
  • Support technique : Consultation avant-vente complète et assistance technique après-vente
  • Assurance qualité : Tests approfondis pour répondre aux exigences de qualité strictes avant l'expédition
  • Politique de retour : Garantie de satisfaction de 30 jours avec un processus de retour simple

Foire aux questions

Quels types d'émetteurs-récepteurs sont compatibles avec le MAM1Q00A-QSA ?

L'adaptateur prend en charge les émetteurs-récepteurs 10GbE SFP+ et 1GbE SFP conformes à l'accord multi-sources (MSA) des émetteurs-récepteurs Small Form-factor Pluggable (SFP). Il est indépendant du fournisseur et fonctionne avec tous les principaux fabricants de modules optiques.

Cet adaptateur peut-il être utilisé avec des câbles en cuivre à connexion directe ?

Oui, le MAM1Q00A-QSA prend en charge les émetteurs-récepteurs optiques et les câbles en cuivre à connexion directe (DAC) avec des connecteurs SFP+, ce qui en fait un accessoire de carte réseau polyvalent pour diverses exigences de connectivité.

Quelle est la différence entre les modèles à température standard et étendue ?

Le MAM1Q00A-QSA standard fonctionne de 0°C à 70°C, tandis que la version à température étendue MAM1Q00A-QSA_E prend en charge -10°C à 85°C, ce qui la rend adaptée aux applications industrielles et aux environnements difficiles.

L'adaptateur nécessite-t-il des pilotes ou une configuration spéciaux ?

Non, l'adaptateur est complètement passif et ne nécessite aucun pilote ni configuration. Il fournit une conversion d'interface physique et électrique qui est transparente pour l'équipement connecté.

Consignes d'installation et d'utilisation

Considérations importantes

  • Assurez-vous que la dimension A10 (longueur de la zone d'exclusion du composant/masque de soudure) de la carte de couplage SFP+/SFP est supérieure à 6,0 mm pour éviter tout dommage lors de l'insertion
  • N'essayez pas d'insérer les émetteurs-récepteurs SFP à l'envers, car cela pourrait endommager le réceptacle de l'adaptateur
  • Vérifiez la compatibilité avec des modèles spécifiques de commutateurs et de cartes d'interface réseau avant le déploiement
  • Maintenez les conditions de fonctionnement dans les plages de température et d'humidité spécifiées
  • Utilisez les précautions ESD appropriées lors de l'installation et de la manipulation
  • Pour les applications à température étendue, sélectionnez la variante MAM1Q00A-QSA_E spécialement conçue pour les environnements difficiles
