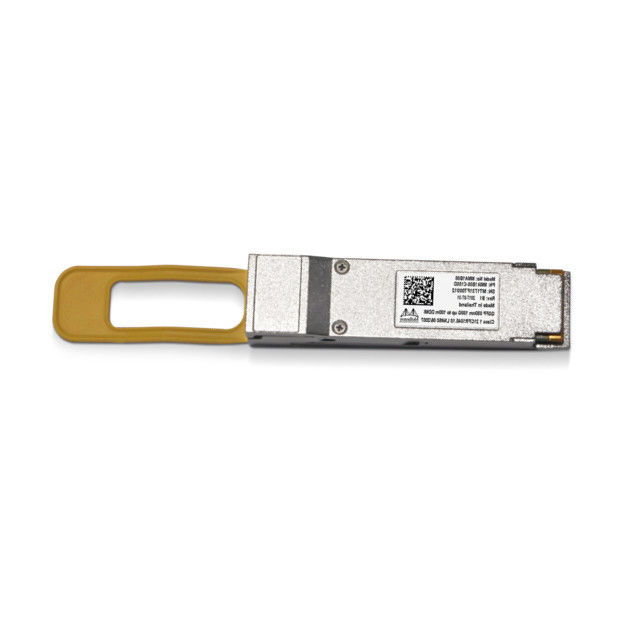

MMA1B00-B150D 40GbE QSFP+ SR4 Émetteur-récepteur optique

1. Aperçu du produit

Le Mellanox® MMA1B00-B150D est un module émetteur-récepteur optique haute performance, au format QSFP+, conçu pour les applications Ethernet 40 Gigabit. Ce module à 4 canaux basé sur VCSEL offre une transmission de données fiable à 4x10,3125 Gb/s par canal sur fibre multimode parallèle (MMF), atteignant des portées allant jusqu'à 150 mètres sur fibre OM4. Il s'agit d'un composant essentiel pour la mise à niveau de l'infrastructure réseau, offrant un mélange parfait de bande passante élevée, de faible consommation d'énergie et de capacités de diagnostic robustes, ce qui le rend supérieur à un simple câble à fibre passive solution.

2. Caractéristiques principales

• Débit de données : 40GbE (4x10,3125 Gb/s)
• Portée : Jusqu'à 150 m sur MMF OM4, 100 m sur MMF OM3
• Faible dissipation de puissance : 1,3 W typique
• Format QSFP+ enfichable à chaud
• Interface de surveillance de diagnostic numérique (DDM/DOM)
• Produit laser de classe 1 conforme (CEI 60825-1, FDA)
• Conforme RoHS
• BER meilleur que 10^-15

3. Technologie de base et normes

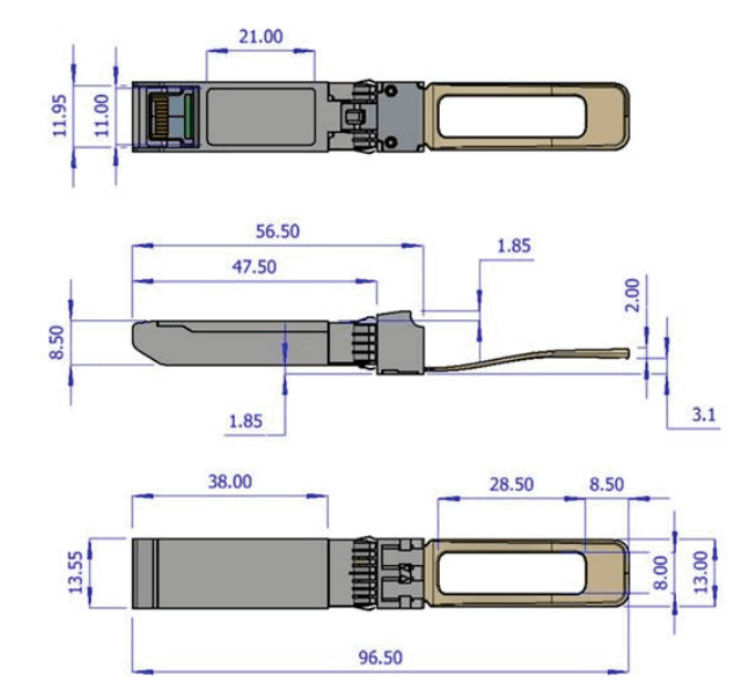

Cet émetteur-récepteur utilise une technologie VCSEL (Vertical Cavity Surface Emitting Laser) avancée à 850 nm et est entièrement conforme à la norme IEEE 802.3ba 40GBASE-SR4. Il est conforme aux spécifications SFF-8436 et SFF-8636 pour le facteur de forme mécanique, l'interface de gestion et les diagnostics numériques, garantissant une large interopérabilité avec les ports de commutateur QSFP+ conformes. Ce Câble à fibre optique composant est conçu pour les réseaux de centres de données à haut débit.

4. Principe de fonctionnement

L'interface électrique reçoit quatre voies de données de 10,3125 Gb/s en provenance du commutateur hôte. Les puces de pilote intégrées modulent quatre lasers VCSEL à 850 nm, convertissant les signaux électriques en signaux optiques. Ces signaux sont transmis via un connecteur MPO dans une fibre multimode parallèle Câble à fibre optique. À l'extrémité de réception, un émetteur-récepteur correspondant utilise des photodiodes pour reconvertir les signaux optiques entrants en flux de données électriques pour le système hôte. Les circuits intégrés fournissent une égalisation d'entrée programmable et une accentuation de sortie pour garantir l'intégrité du signal.

5. Scénarios d'application

• Connexions commutateur à commutateur 40GbE dans les centres de données
• Liens d'agrégation haute densité
• Connexion de serveurs avec des interfaces 40GbE à des commutateurs top-of-rack
• Connectivité réseau de stockage (SAN) et stockage en réseau (NAS)
• Grappes de calcul haute performance (HPC)

6. Spécifications

7. Avantages et arguments de vente

• Portée étendue : Prend en charge des distances plus longues (150 m) que de nombreux modules SR4 comparables, offrant une plus grande flexibilité de déploiement par rapport à un câble à fibre passive ou DAC.
• Efficacité énergétique : La faible consommation d'énergie typique de 1,3 W réduit les coûts d'exploitation et la charge thermique.
• Surveillance proactive : Le DDM complet permet une surveillance en temps réel de la température, de la tension, de la puissance TX/RX et du courant de polarisation, ce qui permet une maintenance prédictive.
• Fiabilité éprouvée : Les tests rigoureux de Mellanox garantissent des performances et une durabilité élevées, minimisant les temps d'arrêt du réseau.

8. Service et assistance

Cet émetteur-récepteur est couvert par une garantie limitée d'un an. Nous le prenons en charge avec notre vaste inventaire de 10 millions de dollars pour une livraison rapide et une équipe technique dédiée fournissant une consultation 24 h/24 et 7 j/7 pour aider à l'intégration et au dépannage, garantissant ainsi le fonctionnement sans faille de votre réseau. Nous sommes un fournisseur de confiance de solutions Câble à fibre optique Mellanox d'origine.

9. Questions fréquemment posées

Q : Quel type de câble à fibre est requis pour cet émetteur-récepteur ?
R : Il nécessite un câble à fibre multimode parallèle (MMF) avec des connecteurs MPO/MTP®, en particulier de qualité OM3 ou OM4 pour la portée annoncée. Ce n'est pas un câble à fibre passive en soi, mais il est utilisé avec un.

Q : Ce module est-il compatible avec mon commutateur de marque X ?
R : Bien que conçu selon la norme multi-fournisseurs SFF-8436, la compatibilité doit être vérifiée avec la matrice de compatibilité du fabricant de votre commutateur. Nous pouvons fournir des conseils sur l'interopérabilité.

Q : Prend-il en charge la surveillance de diagnostic numérique (DDM) ?
R : Oui, il offre une fonctionnalité DDM complète pour la surveillance de la tension, de la température, de la puissance optique TX/RX et du courant de polarisation laser via l'interface I²C.

10. Précautions

• Assurez-vous que le port QSFP+ de l'équipement hôte est conforme à la norme SFF-8436.
• Utilisez toujours un capuchon anti-poussière approuvé lorsque l'émetteur-récepteur n'est pas connecté à un câble à fibre.
• Fonctionnez et stockez dans les plages de température et d'humidité spécifiées.
• Il s'agit d'un produit laser de classe 1 qui est sûr dans toutes les conditions de fonctionnement normales. Ne pas démonter.
• Manipulez le connecteur MPO et le Câble à fibre optique associé avec soin pour éviter la contamination ou l'endommagement des faces d'extrémité.
