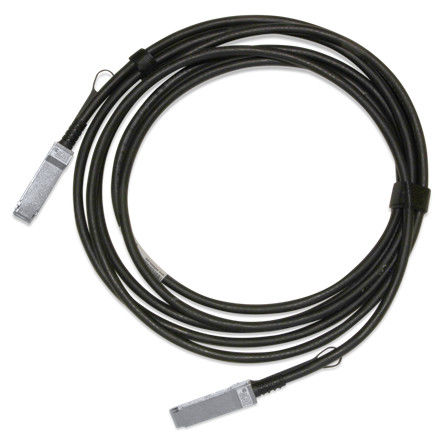

MCP1600-E003E26 Câble cuivre à connexion directe QSFP28 100 Gb/s

1. Aperçu du produit

Le Mellanox MCP1600-E003E26 est une solution de câble cuivre à connexion directe (DAC) passive à large bande passante, conçue pour les applications InfiniBand EDR et Ethernet 100 Gb/s. Ce câble passif de 3 mètres offre une connectivité fiable et économe en énergie pour les liaisons de centres de données à courte portée. Conçu avec une intégrité de signal et une durabilité supérieures, il offre un équilibre optimal entre performance et rentabilité pour les déploiements réseau à haute densité.

2. Caractéristiques principales

• Prend en charge des débits de données allant jusqu'à 100 Gb/s (4 × 25 Gb/s voies)
• Consommation d'énergie ultra-faible :<0,1 W
• Format QSFP28 remplaçable à chaud
• Conforme aux normes SFF-8685, SFF-8636 et RoHS
• Gaine LSZH (Low Smoke Zero Halogen) pour une sécurité améliorée
• Construction de PCB sans plomb et sans halogène
• Épaisseur de 26 AWG pour une intégrité de signal optimale sur une distance de 3 m

3. Technologie et normes

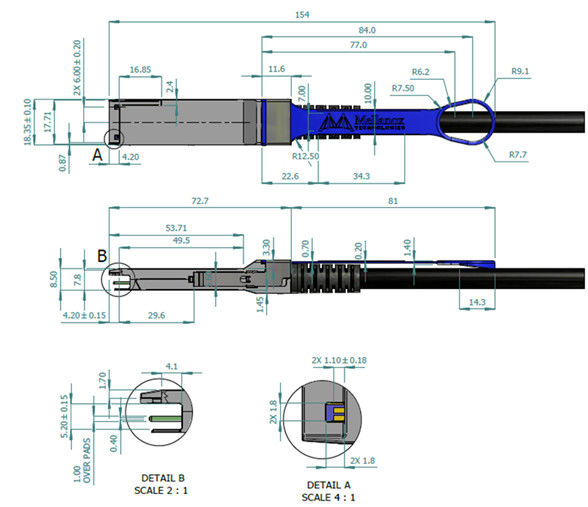

Ce câble passif haute performance est conforme à plusieurs normes industrielles, notamment SFF-8685 pour les spécifications mécaniques et SFF-8636 pour l'interface de gestion I²C. Il prend en charge les protocoles InfiniBand EDR et Ethernet, garantissant une large compatibilité avec les commutateurs et adaptateurs Mellanox ainsi qu'avec le matériel tiers. Le câble intègre quatre paires de cuivre twinaxial blindées, chacune capable de transmettre des données à 25 Gb/s.

4. Principe de fonctionnement

Le MCP1600-E003E26 fonctionne comme une interconnexion électrique passive entre les ports QSFP28, transmettant les signaux directement via des conducteurs en cuivre sans nécessiter de ré-synchronisation ou d'amplification du signal. L'EEPROM intégrée stocke les informations essentielles sur le produit, accessibles via l'interface I²C du système hôte, permettant une fonctionnalité plug-and-play et une reconnaissance automatique du système.

5. Applications

Idéal pour les centres de données modernes, les clusters de calcul haute performance (HPC) et les environnements réseau d'entreprise. Couramment déployé pour :

• Connexions Top-of-rack (ToR) vers serveur
• Interconnexions commutateur à commutateur
• Réseaux de stockage (SAN) et stockage en réseau
• Infrastructure de trading haute fréquence
• Clusters d'IA et d'apprentissage automatique

6. Spécifications

7. Avantages

• Latence et consommation d'énergie significativement plus faibles par rapport aux câbles optiques actifs
• Durabilité supérieure avec des performances de rayon de courbure optimisées
• Excellente intégrité du signal avec un BER meilleur que 1E-15
• Solution rentable pour les applications à courte portée jusqu'à 3 mètres
• Des tests de production rigoureux garantissent des performances fiables dès la sortie de la boîte

8. Service et support

Tous les produits de câbles en cuivre passifs Mellanox incluent une garantie matérielle limitée d'un an. Nous proposons une expédition mondiale avec une livraison généralement en 3 à 5 jours, un support technique 24 h/24 et 7 j/7 et des services OEM/ODM flexibles. Tarification en volume disponible pour les déploiements importants et les contrats d'entreprise.

9. Questions fréquemment posées

Q : Le MCP1600-E003E26 est-il compatible avec les commutateurs Ethernet 100 GbE ?
R : Oui, ce câble passif est compatible avec les commutateurs 100 GbE et InfiniBand EDR prenant en charge les ports QSFP28.

Q : Quelle est la distance effective maximale pour ce câble DAC ?
R : Ce câble à connexion directe passive est optimisé pour des performances fiables sur des distances allant jusqu'à 3 mètres.

Q : Ce câble nécessite-t-il une alimentation ou un refroidissement externes ?
R : Non, il s'agit d'un câble à connexion directe passive qui consomme un minimum d'énergie du port hôte et ne nécessite aucun refroidissement actif.

Q : Puis-je utiliser ce câble pour un équipement autre que Mellanox ?
R : Bien qu'il soit optimisé pour les systèmes Mellanox, ce câble en cuivre passif est généralement compatible avec les ports QSFP28 d'autres fournisseurs, bien que nous recommandions de vérifier les spécifications de compatibilité.

10. Précautions

• Ne pas dépasser le rayon de courbure minimal de 10 fois le diamètre du câble près des connecteurs
• S'assurer que la température de fonctionnement (0 °C à 70 °C) et l'humidité (5 % à 85 %) restent dans les plages spécifiées
• Vérifier la compatibilité avec les spécifications matérielles de l'hôte avant l'installation
• Éviter les courbures ou torsions prononcées pendant l'installation pour éviter les dommages internes
• Utiliser les précautions ESD appropriées lors de la manipulation
