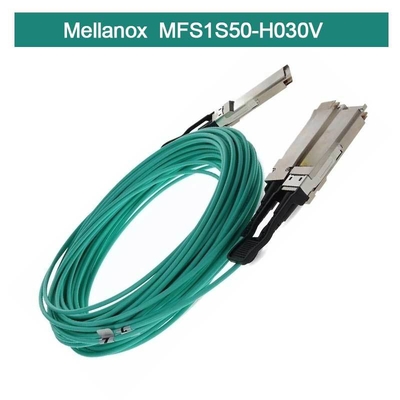

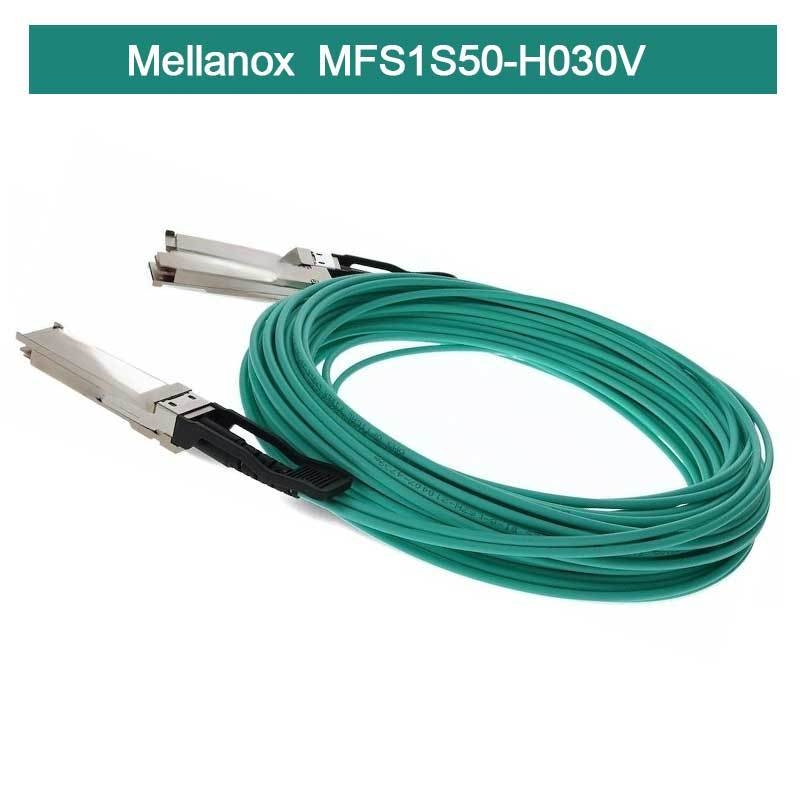

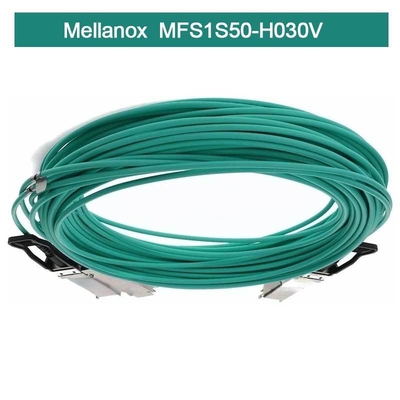

Infiniband Mellanox AOC MFS1S50-H030V VPI HDR & ETH 2x100Gb/S 30M QSFP56 nouveau et original
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFS1S50-H030V |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | carton |
| Délai de livraison: | 7-10days |
| Conditions de paiement: | T/T, Western Union, MoneyGram Xtransfer |
| Capacité d'approvisionnement: | 10000PCS/MONTH |
|
Détail Infomation |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| Output transition time, 20% to 80%: | 9.5ps | Near-end output eye height: | 70mVpp |
| Near-end ESMW: | 0.265UI | Differential data output swing at TP4: | 900mVpp |
| Mettre en évidence: | Câbles d'infiniband du mellanox HDR100,Câbles d'infiniband de mellanox d'ETH,Câble de diviseur du mellanox HDR100 |
||
Description de produit

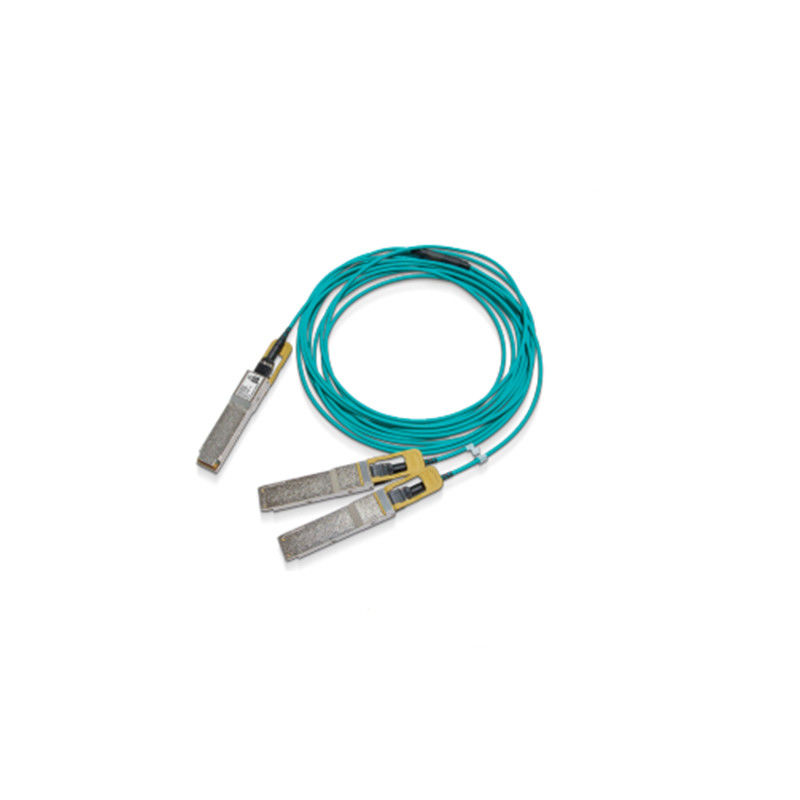

Câble séparateur optique actif MMF 200 Gb/s HDR vers 2x100 Gb/s HDR100 (QSFP56 vers 2xQSFP56)
Mellanox® MFS1S50-HxxxE est un câble séparateur optique actif (AOC) 200 Gb/s vers 2 x 100 Gb/s économique, basé sur VCSEL (Vertical Cavity Surface-Emitting Laser), conçu pour être utilisé dans les systèmes InfiniBand HDR (High Data Rate) 200 Gb/s.
Le câble MFS1S50-HxxxE est conforme à la norme SFF-8665 pour la solution enfichable QSFP56. Il assure la connectivité entre les unités système avec un connecteur 200 Gb/s d'un côté et deux connecteurs 100 Gb/s séparés de l'autre côté, comme un commutateur et deux serveurs. Le câble connecte les signaux de données de chacune des 4 paires MMF (Multi Mode Fiber) à une seule extrémité QSFP56 aux paires doubles de chacune des extrémités multiport QSFP56. Chaque extrémité QSFP56 du câble comprend une EEPROM fournissant des informations de surveillance du produit et de l'état, qui peuvent être lues par le système hôte.
Des tests de production rigoureux garantissent la meilleure expérience d'installation, les meilleures performances et la meilleure durabilité dès la sortie de la boîte.
Les solutions de câbles à fibres optiques actives de qualité supérieure de Mellanox’ offrent une connectivité économe en énergie pour les interconnexions de centres de données. Elles permettent une bande passante, une densité et une configurabilité plus élevées des ports à faible coût, ainsi qu'une réduction des besoins en énergie dans les centres de données.
NVIDIA® MFS1S50 est un câble séparateur optique actif (AOC) 200 Gb/s vers 2 x 100 Gb/s économique, basé sur VCSEL (Vertical Cavity Surface-Emitting Laser), conçu pour être utilisé dans les systèmes InfiniBand (IB) HDR (High Data Rate) 200 Gb/s.
Le câble MFS1S50 est conforme à la norme SFF-8665 pour la solution enfichable QSFP56. Il assure la connectivité entre les unités système avec un connecteur 200 Gb/s d'un côté et deux connecteurs 100 Gb/s séparés de l'autre côté, comme un commutateur et deux serveurs. Le câble connecte les signaux de données de chacune des 4 paires MMF (Multi Mode Fiber) à une seule extrémité QSFP56 aux paires doubles de chacune des extrémités multiport QSFP56. Chaque extrémité QSFP56 du câble comprend une EEPROM fournissant des informations de surveillance du produit et de l'état, qui peuvent être lues par le système hôte.
Informations de commande
|
Numéro de pièce de commande
|
Description
|
|---|---|
| MFS1S50-H003V | Câble optique actif NVIDIA, 200 Gb/s vers 2x100 Gb/s IB HDR, QSFP56 vers 2xQSFP56, 3 m |
| MFS1S50-H005V | Câble optique actif NVIDIA, 200 Gb/s vers 2x100 Gb/s IB HDR, QSFP56 vers 2xQSFP56, 5 m |
| MFS1S50-H010V | Câble optique actif NVIDIA, 200 Gb/s vers 2x100 Gb/s IB HDR, QSFP56 vers 2xQSFP56, 10 m |
| MFS1S50-H015V | Câble optique actif NVIDIA, 200 Gb/s vers 2x100 Gb/s IB HDR, QSFP56 vers 2xQSFP56, 15 m |
| MFS1S50-H020V | Câble optique actif NVIDIA, 200 Gb/s vers 2x100 Gb/s IB HDR, QSFP56 vers 2xQSFP56, 20 m |
| MFS1S50-H030V | Câble optique actif NVIDIA, 200 Gb/s vers 2x100 Gb/s IB HDR, QSFP56 vers 2xQSFP56, 30 m |
Spécifications maximales absolues
Les valeurs nominales maximales absolues sont celles au-delà desquelles des dommages à l'appareil peuvent survenir.
Un fonctionnement prolongé entre les spécifications de fonctionnement et les valeurs nominales maximales absolues n'est pas prévu et peut entraîner une dégradation permanente de l'appareil.
Décharge électrostatique (ESD)
Ce produit est compatible avec les niveaux ESD dans les environnements d'exploitation typiques des centres de données et est certifié conformément aux normes énumérées dans la section Conformité réglementaire. Le produit est expédié avec des capuchons de protection sur tous les connecteurs pour le protéger pendant l'expédition. Lors de la manipulation et du fonctionnement normaux des câbles à haut débit et des émetteurs-récepteurs optiques, l'ESD est préoccupante lors de l'insertion dans la cage QSFP du serveur/commutateur. Par conséquent, les précautions de manipulation ESD standard doivent être respectées. Celles-ci incluent l'utilisation de bracelets/chaussures mis à la terre et d'un sol ESD partout où un câble/émetteur-récepteur est extrait/inséré. Les décharges électrostatiques vers l'extérieur du châssis de l'équipement hôte après l'installation sont soumises aux exigences ESD au niveau du système.
Manipulation et nettoyage
L'émetteur-récepteur peut être endommagé par une exposition aux surtensions et aux surtensions. Veillez à limiter l'exposition aux conditions définies dans les valeurs nominales maximales absolues. Respectez les précautions de manipulation normales pour les appareils sensibles aux décharges électrostatiques. L'émetteur-récepteur est expédié avec des capuchons anti-poussière sur le port électrique et le port optique. Le capuchon sur le port optique doit toujours être en place lorsqu'aucun câble à fibre n'est connecté. Le connecteur optique a une surface de connecteur encastrée qui est exposée chaque fois qu'il n'a ni câble ni capuchon.
Avant d'insérer le câble à fibre, nettoyez le connecteur du câble pour éviter toute contamination. Le capuchon anti-poussière garantit que l'optique reste propre et qu'aucun nettoyage supplémentaire n'est nécessaire. En cas de contamination, des outils et des méthodes de nettoyage standard doivent être utilisés. Les liquides ne doivent pas être appliqués.
Interopérabilité
Pour les configurations testées avec les AOC, veuillez vous reporter au rapport de qualification au niveau du système (SLP).
Sélection du débit
L'AOC prend en charge la sélection du débit, qui est contrôlée en écrivant dans les registres 0x57-0x58. Deux bits sont affectés à chaque voie de récepteur dans l'octet 0x57 (87dec, Rxn_Rate_Select) et deux bits pour chaque voie d'émetteur dans l'octet 0x58 (88dec, Txn_Rate_Select) pour spécifier jusqu'à quatre débits binaires, comme défini dans SFF-8636 Rév. 2.9.2 Tableau 6-5 ENCODAGES XN_RATE_SELECT. Les quatre voies doivent avoir la même valeur de sélection de débit.
Le tableau ci-dessous spécifie le débit pour chaque paramètre de sélection de débit.
Encodages de sélection de débit
|
Valeur de sélection de débit
|
Débit de fonctionnement (GBd)
|
|---|---|
| 01 | 10,31250 NRZ |
| 10 | 25,78125 NRZ |
| 11 | 26,56250 PAM4 |
Les câbles AOC LinkX sont disponibles en format enfichable de petit facteur de forme (SFP) et en format enfichable quadruple de petit facteur de forme (QSFP) et en débits de ligne de 10 et 25G sans retour à zéro (NRZ) et de modulation d'amplitude d'impulsion à 4 niveaux (PAM4) de 50G. Avec des tests à 100 % en usine dans des configurations de bout en bout, tous les câbles AOC LinkX offrent un BER extrêmement faible par rapport aux normes et aux concurrents du secteur. Cela améliore les performances et la fiabilité du système et garantit une intégrité optimale du signal avec les meilleures performances de bout en bout.
Léger, débit d'air élevé, longue portée
Les câbles AOC LinkX sont largement utilisés dans le cloud et les superordinateurs en raison de leur faible coût, de leur proposition de valeur élevée et de leur fiabilité accrue par rapport aux émetteurs-récepteurs connectés. Les AOC LinkX correspondent aux mêmes configurations de séparateur que les câbles en cuivre à connexion directe (DAC), mais sont plus légers, plus flexibles, permettent un débit d'air plus important et prennent en charge des portées plus longues, s'étendant jusqu'à 30 à 100 mètres. Les AOC sont largement utilisés pour relier les systèmes d'intelligence artificielle basés sur les GPU NVIDIA aux réseaux Ethernet et aux structures de stockage Ethernet (ESF).
FAQ
Q1. Que pouvez-vous acheter chez nous ?
R : Produits de marque Mellanox, Aruba, Rukus, Extreme, y compris les commutateurs, les cartes réseau, les câbles, Access
Point, etc.
Q2. Qu'en est-il de la date de livraison ?
R : Cela prend généralement 3 à 5 jours ouvrables. Pour des modèles spécifiques, veuillez nous contacter pour vérifier le stock. En fin de compte,
la consultation réelle prévaudra. Nous ferons de notre mieux pour livrer dès que possible.
Q3. Quelles sont vos conditions de garantie ?
R : Nous fournissons une garantie de 12 mois.
Q4. Qu'en est-il de la méthode d'expédition ?
R : Nous utilisons Fedex/DHL/UPS/TNT et d'autres envois aériens, les envois maritimes sont également possibles. En un mot,
nous pourrions faire tous les envois que vous vouliez.
Q5. Puis-je obtenir des échantillons ?
R : Oui, une commande d'échantillon est disponible pour le contrôle de la qualité et le test du marché. Vous n'avez qu'à payer le coût de l'échantillon
et les frais express.
Q6. Quels sont vos principaux atouts ?
R : Approvisionnement de première main, produits originaux et neufs avec le prix favorable et un service après-vente parfait.
