Aruba Wi-Fi 6 points d'accès fournissent performant
connectivité pour toute organisation éprouvant l'élevage
nombres d'IoT et de conditions de mobilité. Étant combiné
datarate maximal de jusqu'à 2.69Gbps, ils fournissent la vitesse et
fiabilité requise pour tout environnement d'entreprise.
Variantes de matériel
• AP-514 : Modèles d'antenne externe

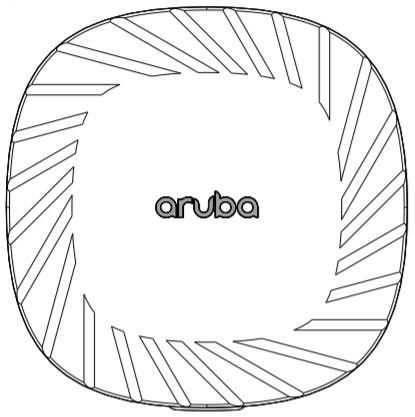

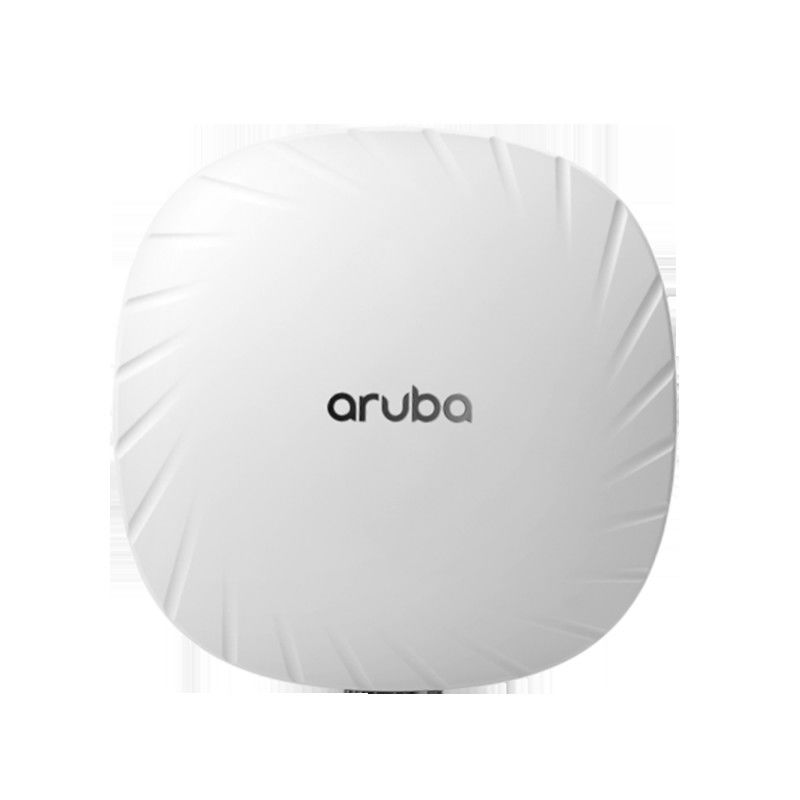

• AP-515 : Modèles internes d'antenne
Caractéristiques de radio de Wi-Fi
• Type d'AP : Radio d'intérieur et double, 5GHz 802.11ax 4x4 MIMO et
2.4GHz 802.11ax 2x2 MIMO
• radio 5GHz :
- Simple utilisateur spatial du courant quatre (SU) MIMO pour jusqu'à
débit 4.8Gbps sans fil à différent 4SS HE160
dispositifs du client 802.11ax (maximum)
- Simple utilisateur spatial du courant deux (SU) MIMO pour jusqu'à
débit 1.2Gbps sans fil à différent 2SS HE80
dispositifs du client 802.11ax (typiques)
- Utilisateur multi du courant quatre spatial (MU) MIMO pour jusqu'à
débit 4.8Gbps sans fil à jusqu'à quatre 1SS ou à deux 2SS
Dispositifs capables de client de HE160 802.11ax DL-MU-MIMO
simultanément (maximum)
- Utilisateur multi du courant quatre spatial (MU) MIMO pour jusqu'à
débit 2.4Gbps sans fil à jusqu'à quatre 1SS ou à deux 2SS
Dispositifs capables de client de HE80 802.11ax DL-MU-MIMO
simultanément (typique)
• radio 2.4GHz :
- Simple utilisateur spatial du courant deux (SU) MIMO pour jusqu'à
débit 574Mbps sans fil au client de 2SS HE40 802.11ax
dispositifs (maximum)
- Simple utilisateur spatial du courant deux (SU) MIMO pour jusqu'à
débit 287Mbps sans fil au client de 2SS HE20 802.11ax
dispositifs (typiques)
• Soutien de jusqu'à 512 dispositifs associés de client par radio,
et jusqu'à 16 BSSIDs par radio
• Bandes de fréquence soutenues (pays-spécifiques
les restrictions s'appliquent) :
- 2,400 à 2.4835GHz ISM
- 5,150 à 5.250GHz U-NII-1
- 5,250 à 5.350GHz U-NII-2A
- 5,470 à 5.725GHz U-NII-2C
- 5,725 à 5.850GHz U-NII-3/ISM
- 5,850 à 5.895GHz U-NII-4
• Canaux disponibles : Personne à charge sur configuré
domaine de réglementation
• La sélection dynamique de fréquence (DFS) optimise l'utilisation de
spectre disponible de rf
- Inclusion de la Zéro-attente DFS (ZWDFS) pour accélérer le canal
changements
• Technologies par radio soutenues :
- 802.11b : étalement de spectre de Direct-ordre (DSSS)
- 802.11a/g/n/ac : Fréquence-division orthogonale
multiplexage (OFDM)
- 802.11ax : Multiple orthogonal de fréquence-division
accès (OFDMA) avec jusqu'à 16 unités de ressource (pour
canal 80MHz)
• Types soutenus de modulation :
- 802.11b : BPSK, QPSK, CCK
- 802.11a/g/n : BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(extension de propriété industrielle)
- 802.11ac : BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (extension de propriété industrielle)
- 802.11ax : BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
appui de la haut-sortie 1024-QAM802.11n (HT) :
HT20/40
• appui très élevé de la sortie 802.11ac (VHT) :
VHT20/40/80/160
• appui du rendement 802.11ax élevé (IL) : HE20/40/80/160
• Débits soutenus (Mbps) :
- 802.11b : 1, 2, 5,5, 11
- 802.11a/g : 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz) : 6,5 à 300 (MCS0 à MCS15, HT20
à HT40)
- 802.11n (5GHz) : 6,5 à 600 (MCS0 à MVC31, HT20
à HT40)
- 802.11ac : 6,5 à 3 467 (MCS0 à MCS9, NSS = 1 à 4,
VHT20 à VHT160)
- 802.11ax (2.4GHz) : 3,6 à 574 (MCS0 à MCS11, NSS = 1
à 2, HE20 à HE40)
- 802.11ax (5GHz) : 3,6 à 4 803 (MCS0 à MCS11, NSS = 1
à 4, HE20 à HE160)
• agrégation du paquet 802.11n/ac/ax : A-MPDU, A-MSDU
• Transmettez la puissance : Configurable par paliers de 0,5 dBm
• Maximum (l'agrégat, a conduit total) transmettre la puissance
(limité par des conditions de réglementation locales) :
- Bande de 2,4 gigahertz : dBm +21 (18dBm par chaîne)
- Bande de 5 gigahertz : dBm +24 (dBm 18 par chaîne)
- Note : conduit transmettez les niveaux de puissance pour exclure l'antenne
gain. Pour le total (EIRP) transmettez la puissance, ajoutent le gain d'antenne.
• La coexistence cellulaire avancée (CRNA) réduit au minimum l'impact
de l'interférence des réseaux cellulaires
• Rapport maximum combinant (MRC) pour amélioré
représentation de récepteur
• Diversité cyclique de retard/décalage (CDD/CSD) pour amélioré
représentation de la liaison descendante rf
• Codage de bloc d'espace-temps (STBC) pour la gamme accrue et
réception améliorée
• Contrôle de parité à basse densité (LDPC) pour l'erreur à haute efficacité
correction et sortie accrue
• Transmettez la poutre-formation (TxBF) pour le signal accru
fiabilité et gamme
• temps d'attente de la cible 802.11ax (TWT) de soutenir de basse puissance
dispositifs de client
• mesure 802.11mc de synchronisation fine (FTM) pour la précision
rangement de distance
Antennes de Wi-Fi
• AP-514 : Quatre connecteurs (femelles) de RP-SMA pour externe
antennes à deux bandes (A0 par A3, correspondant
avec les chaînes par radio 0 à 3). Perte interne des cas les pires
les connecteurs entre l'interface par radio et antenne externe
(en raison des circuits diplexing) : 1.3dB dans 2.4GHz et 1.7dB dedans
5GHz.
• AP-515 : Quatre ont intégré le downtilt à deux bandes
antennes omnidirectionnelles pour 4x4 MIMO avec la crête
gain d'antenne de 4.2dBi dans 2.4GHz et 7.5dBi dans 5GHz.
Des antennes intégrées sont optimisées pour le plafond horizontal
orientation montée d'AP. L'angle de downtilt pour
le gain maximum est approximativement 30 degrés.
- Combinaison des modèles de chacune des antennes du
Radios de MIMO, le gain maximal de la par-antenne efficace
le modèle est 3.8dBi dans 2.4GHz et 4.6dBi dans 5GHz.

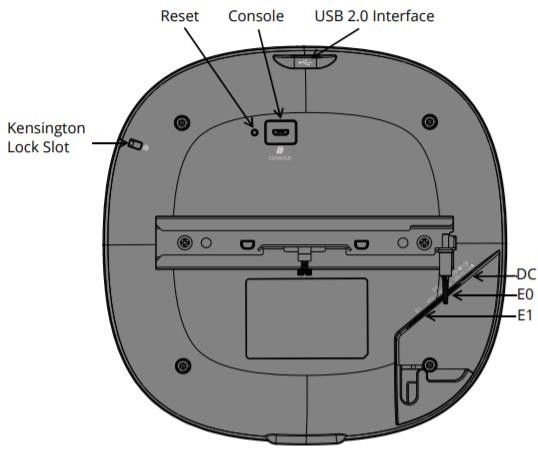

Interfaces supplémentaires
• E0 : Port de HPE SmartRate (RJ-45, maximum a négocié
vitesse 2.5Gbps)
- Automatique-sentant la vitesse de lien (100/1000/2500BASE-T)
et MDI/MDX
- la vitesse 2.5Gbps est conforme à NBase-T et
caractéristiques 802.3bz
- POE-palladium : 48Vdc 802.3af/at/bt (nominal) (classe 3 ou plus hauts)
- Ethernet 802.3az de rendement optimum (EEE)
• E1 : Interface réseau de l'Ethernet 10/100/1000BASE-T (RJ-45)
- Automatique-détection de la vitesse de lien et du MDI/MDX
- Ethernet 802.3az de rendement optimum (EEE)
• Appui de l'agrégation de lien (LACP) entre chacun des deux réseau
ports pour la redondance et la capacité accrue
• Interface d'alimentation CC : 12Vdc (nominal, +/- 5%), accepte
prise circulaire centre-positive de 2.1mm/5.5mm avec
longueur de 9.5mm
• Interface de centre serveur d'USB 2,0 (type un connecteur)
- Capable de l'approvisionnement jusqu'à 1A/à 5W à un dispositif attaché
• Radio de Bluetooth 5 et de Zigbee (802.15.4) (2.4GHz)
- Bluetooth 5 : jusqu'à 8dBm transmettez la puissance (classe 1) et
-95dBm reçoivent la sensibilité
- Zigbee : jusqu'à 8dBm transmettez la puissance et -97dBm reçoivent
sensibilité
- Antenne omnidirectionnelle verticalement polarisée intégrée
avec approximativement 30 degrés de downtilt et gain maximal de 3.5dBi
(AP-515) ou 4.9dBi (AP-514)
• Indictors visuels (deux LED multicolores) : pour le système et
Statut par radio
• Bouton de réinitialisation : remise d'usine, contrôle de mode de LED (normale/)
• USB périodique d'interface de console (de propriété industrielle, micro-b
cric physique)
• Fente de sécurité de Kensington
Sources d'énergie et puissance
• AP soutient l'alimentation CC directe et la puissance plus de
Ethernet (PoE ; sur E0 gauche)
• Quand les deux sources d'énergie sont disponibles, des prises d'alimentation CC
priorité au-dessus de PoE
• Des sources d'énergie sont vendues séparément ; voyez la commande
Rubrique d'informations ci-dessous pour des détails
• Une fois actionné par C.C ou 802.3at (classe 4)/802.3bt (classe
5) le PoE, AP fonctionnera sans restrictions.
• Une fois actionné par 802.3af (classe 3) PoE et avec l'IPM
la caractéristique a permis, AP commencera en mode sans restriction,
mais il peut appliquer des restrictions selon le budget de PoE
et puissance réelle. Quelles restrictions d'IPM à appliquer, et dedans
quel ordre, est programmable.
• Fonctionnement d'AP avec un 802.3af (classe 3 ou inférieur) PoE
la source et le handicapé d'IPM n'est pas soutenue (excepté AP
échafaudage ; aucune radio ne sera permise).
• Puissance (des cas les pires) maximum :
- Le C.C a actionné : 16.0W
- Le PoE a actionné (802.3af, IPM a permis) : 13.5W
- Le PoE a actionné (802.3at/bt) : 20.8W
- Tous les nombres ci-dessus sont sans dispositif externe d'USB
relié. Quand approvisionnement le plein budget de puissance 5W
à un tel dispositif, la puissance (des cas les pires) par accroissement
la consommation pour AP est jusqu'à 5.7W (le PoE a actionné) ou
5.5W (le C.C a actionné).
• Puissance (des cas les pires) maximum en mode inactivité :
12.6W (PoE) ou 9.7W (C.C)
• Puissance (des cas les pires) maximum dans le sommeil profond
mode : 5.9W (PoE) ou 1.5W (C.C)
Montage des détails
Un support a été préinstallé au dos du
AP. Cette parenthèse est utilisée pour fixer AP à l'un des (vendu
séparément) monter des kits ; voyez la section d'information de commande
ci-dessous pour des détails.
Caractéristiques mécaniques
• Dimensions/poids (AP-515 ; unité, à l'exclusion de parenthèse de bâti) :
- 200mm (w) X 200mm (d) X 46mm (h)
7,9" (w) X 7,9" (d) X 1,8" (h)
- 810g/28.5oz
• Dimensions/poids (AP-515 ; expédition) :
- 230mm (w) X 220mm (d) X 72mm (h)
9,1" (w) X 8,7" (d) X 2,8" (h)
- 1010g/35.5oz
Caractéristiques environnementales
• Conditions de fonctionnement
- La température : 0C à +50C/+32F à +122F
- Humidité : 5% à 93% sans condensation
- AP est assemblée plénière évaluée pour l'usage dans les espaces de air-manipulation
- ETS 300 019 environnements de la classe 3,2
• États de stockage et de transport
- La température : -40C à +70C/-40F à +158F
- Humidité : 5% à 93% sans condensation
- ETS 300 019 environnements des classes 1,2 et 2,3
Fiabilité
Temps moyen entre l'échec (moyenne des temps de bon fonctionnement) : 560,000hours (64yrs) à +25C
température de fonctionnement.
Conformité de réglementation
• FCC/ISED
• CE marqué
• 2014/53/EU directif ROUGE
• EMC 2014/30/EU directif
• Basse tension 2014/35/EU directif
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Certs ferroviaire (AP-515 seulement) :
- 50155:2017 d'en – applications ferroviaires
- 50121-1:2017 d'en – EMC ferroviaire
- En 50121-3-2 – EMC ferroviaire
- 50121-4:2016 d'en – immunité ferroviaire
- Le CEI 61373 ed2 : 2008 – choc et vibration ferroviaires
Pour l'information de réglementation pays-plus spécifique et
les approbations, voient svp votre représentant d'Aruba.
Numéros de type de réglementation
• AP-514 : APIN0514
• AP-515 : APIN0515
Certifications
• Estimation de l'assemblée plénière UL2043
• Wi-Fi Alliance :
- A CERTIFIÉ par Wi-Fi, b, g, n, C.A., hache
- WPA, WPA2 et WPA3 – entreprise avec l'option de CNSA,
Personnel (SAE), augmenté ouvrez-vous (DEVEZ)
- WMM, WMM-PS, multibande W-fi agile
- Passpoint (version 2)
- Emplacement de Wi-Fi
• Bluetooth SIG
GARANTIE
Garantie à vie limitée du matériel d'Aruba.
LOGICIEL DE SYSTÈME D'EXPLOITATION MINIMUM
VERSIONS
• ArubaOS et Aruba InstantOS 8.4.0.0 (avec certains
restrictions). Pour l'opération, l'usage sans restriction 8.6.0.0 ou plus tard.
• ArubaOS 10.0.0.0
Q1.What peut vous acheter de nous ?
: Mellanox, Aruba, Rukus, produits extrêmes de marque, y compris des commutateurs, des cartes réseau, des câbles, le point d'accès, etc.
Q2.How au sujet de la date de livraison ?
: Cela prend habituellement 3-5 jours ouvrables. Pour les modèles spécifiques, svp contactez-nous pour vérifier les actions. En fin de compte, le réel la consultation régnera. Nous ferons notre meilleur pour livrer dès que possible.
Q3.What est vos termes de garantie ?
: Nous fournissons 12 mois de temps de garantie.
Q4.How au sujet de la méthode de expédition ?
: Nous employons Fedex/DHL/UPS/TNT et d'autres expéditions d'air, expéditions de mer sont également réalisables. Dans un exprime, nous pourrait faire toutes les expéditions que vous avez voulu.
Q5.Can j'obtiens quelques échantillons ?
: Oui, l'ordre d'échantillon est disponible pour le contrôle de qualité et l'essai du marché. Vous devez seulement payer le coût d'échantillon et le coût exprès.
Q6.What sont vos forces de noyau ?
: Approvisionnement, original et produits nouveaux de première main avec le prix favorable et le service après-vente parfait.
Votre message doit contenir entre 20 et 3 000 caractères!
